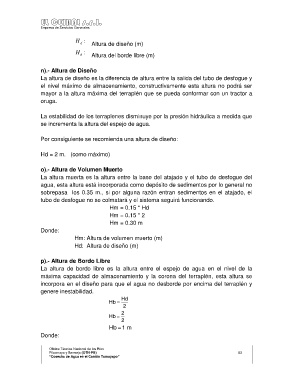

H :
d Altura de diseño (m)
H :
b Altura del borde libre (m)

n).- Altura de Diseño
La altura de diseño es la diferencia de altura entre la salida del tubo de desfogue y
el nivel máximo de almacenamiento, constructivamente esta altura no podrá ser
mayor a la altura máxima del terraplén que se pueda conformar con un tractor a
oruga.

La estabilidad de los terraplenes disminuye por la presión hidráulica a medida que
se incrementa la altura del espejo de agua.

Por consiguiente se recomienda una altura de diseño:

Hd = 2 m. (como máximo)

o).- Altura de Volumen Muerto
La altura muerta es la altura entre la base del atajado y el tubo de desfogue del
agua, esta altura está incorporada como depósito de sedimentos por lo general no
sobrepasa los 0.35 m., si por alguna razón entran sedimentos en el atajado, el
tubo de desfogue no se colmatará y el sistema seguirá funcionando.
Hm = 0.15 * Hd
Hm = 0.15 * 2
Hm = 0.30 m
Donde:
Hm: Altura de volumen muerto (m)
Hd: Altura de diseño (m)

p).- Altura de Bordo Libre
La altura de bordo libre es la altura entre el espejo de agua en el nivel de la
máxima capacidad de almacenamiento y la corona del terraplén, esta altura se
incorpora en el diseño para que el agua no desborde por encima del terraplén y
genere inestabilidad.

Hb  Hd
2
2
Hb 
2
Hb  1 m
Donde:
