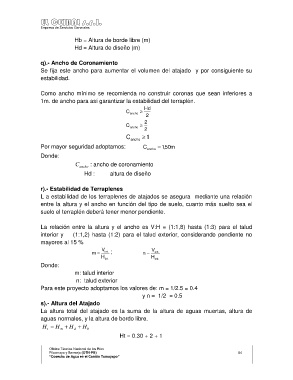

Hb = Altura de borde libre (m)
Hd = Altura de diseño (m)

q).- Ancho de Coronamiento
Se fija este ancho para aumentar el volumen del atajado y por consiguiente su
estabilidad.

Como ancho mínimo se recomienda no construir coronas que sean inferiores a
1m. de ancho para así garantizar la estabilidad del terraplén.
C  Hd
ancho
2
2
C 
ancho
2
C ancho  1
Por mayor seguridad adoptamos: C ancho  , 1 50 m

Donde:
C : ancho de coronamiento
ancho
Hd : altura de diseño

r).- Estabilidad de Terraplenes
L a estabilidad de los terraplenes de atajados se asegura mediante una relación
entre la altura y el ancho en función del tipo de suelo, cuanto más suelto sea el
suelo el terraplén deberá tener menor pendiente.

La relación entre la altura y el ancho es V:H = (1:1,8) hasta (1:3) para el talud
interior y (1:1,2) hasta (1:2) para el talud exterior, considerando pendiente no
mayores al 15 %

m  V int . ; n  V ext .
H int . H ext .
Donde:
m: talud interior
n: talud exterior
Para este proyecto adoptamos los valores de: m = 1/2.5 = 0.4
y n = 1/2 = 0.5
s).- Altura del Atajado
La altura total del atajado es la suma de la altura de aguas muertas, altura de
aguas normales, y la altura de bordo libre.
H  H  H  H b
d
t
m
Ht = 0.30 + 2 + 1
