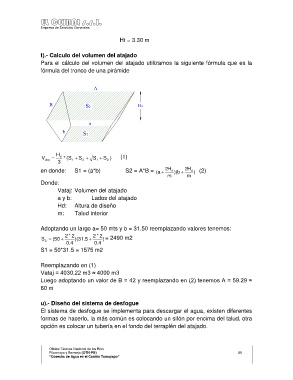

Ht = 3.30 m

t).- Calculo del volumen del atajado
Para el cálculo del volumen del atajado utilizamos la siguiente fórmula que es la
fórmula del tronco de una pirámide

H
V ataj  d ( * S  S  S  S 2 ) (1)
1
1
2
3
en donde: S1 = (a*b) S2 = A*B = a (  2 H d )( b  2 H d ) (2)
m m
Donde:
Vataj: Volumen del atajado
a y b: Lados del atajado
Hd: Altura de diseño
m: Talud interior

Adoptando un largo a= 50 mts y b = 31.50 reemplazando valores tenemos:
2 * 2 2 * 2
S  ( 50  )( 31 5 .  ) = 2490 m2
2
4 . 0 4 . 0
S1 = 50*31.5 = 1575 m2

Reemplazando en (1)
Vataj = 4030.22 m3 ≈ 4000 m3
Luego adoptando un valor de B = 42 y reemplazando en (2) tenemos A = 59.29 ≈
60 m

u).- Diseño del sistema de desfogue
El sistema de desfogue se implementa para descargar el agua, existen diferentes
formas de hacerlo, la más común es colocando un sifón por encima del talud, otra
opción es colocar un tubería en el fondo del terraplén del atajado.
