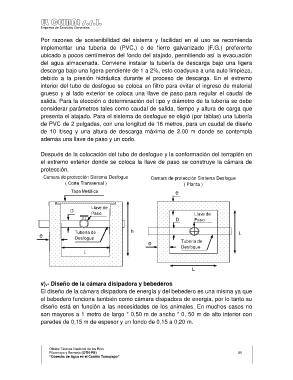

Por razones de sostenibilidad del sistema y facilidad en el uso se recomienda
implementar una tubería de (PVC.) o de fierro galvanizado (F.G.) preferente
ubicado a pocos centímetros del fondo del atajado, permitiendo así la evacuación
del agua almacenada. Conviene instalar la tubería de descarga bajo una ligera
descarga bajo una ligera pendiente de 1 a 2%, esto coadyuva a una auto limpieza,
debido a la presión hidráulica durante el proceso de descarga. En el extremo
interior del tubo de desfogue se coloca un filtro para evitar el ingreso de material
grueso y al lado exterior se coloca una llave de paso para regular el caudal de
salida. Para la elección o determinación del tipo y diámetro de la tubería se debe
considerar parámetros tales como caudal de salida, tiempo y altura de carga que
presenta el atajado. Para el sistema de desfogue se eligió (por tablas) una tubería
de PVC de 2 pulgadas, con una longitud de 16 metros, para un caudal de diseño
de 10 lt/seg y una altura de descarga máxima de 2.00 m donde se contempla
además una llave de paso y un codo.

Después de la colocación del tubo de desfogue y la conformación del terraplén en
el extremo exterior donde se coloca la llave de paso se construye la cámara de
protección.

Camara de protección Sistema Desfogue Camara de protección Sistema Desfogue
( Corte Transversal ) ( Planta )
Tapa Metálica e

Llave de
D
Paso Llave de
D Paso

Tuberia de h L
e Desfogue
e Tuberia de
Desfogue
L

L

v).- Diseño de la cámara disipadora y bebederos
El diseño de la cámara disipadora de energía y del bebedero es una misma ya que
el bebedero funciona también como cámara disipadora de energía, por lo tanto su
diseño está en función a las necesidades de los animales. En muchos casos no
son mayores a 1 metro de largo * 0,50 m de ancho * 0, 50 m de alto interior con
paredes de 0,15 m de espesor y un fondo de 0,15 a 0,20 m.
