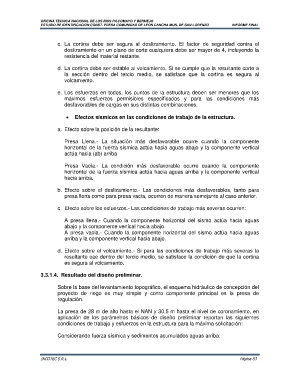

OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO
ESTUDIO DE IDENTIFICACION CONST. PRESA COMUNIDAD DE LEON CANCHA MUN. DE SAN LORENZO INFORME FINAL

c. La cortina debe ser segura al deslizamiento. El factor de seguridad contra el
deslizamiento en un plano de corte cualquiera debe ser mayor de 4, incluyendo la
resistencia del material restante.

d. La cortina debe ser estable al volcamiento. Si se cumple que la resultante corte a
la sección dentro del tercio medio, se satisface que la cortina es segura al
volcamiento.

e. Los esfuerzos en todos, los puntos de la estructura deben ser menores que los
máximos esfuerzos permisibles especificados y para las condiciones más
desfavorables de cargas en sus distintas combinaciones.

• Efectos sísmicos en las condiciones de trabajo de la estructura.

a. Efecto sobre la posición de la resultante:

Presa Llena.- La situación más desfavorable ocurre cuando la componente
horizontal de la fuerza sísmica actúa hacia aguas abajo y la componente vertical
actúa hacia (ab) arriba

Presa Vacía.- La condición más desfavorable ocurre cuando la componente
horizontal de la fuerza sísmica actúa hacia aguas arriba y la componente vertical
hacia arriba.

b. Efecto sobre el deslizamiento.- Las condiciones más desfavorables, tanto para
presa llena como para presa vacía, ocurren de manera semejante al caso anterior.

c. Efecto sobre los esfuerzos.- Las condiciones de trabajo más severas ocurren:

A presa llena.- Cuando la componente horizontal del sismo actúa hacia aguas
abajo y la componente vertical hacia abajo.
A presa vacía.- Cuando la componente horizontal del sismo actúa hacia aguas
arriba y la componente vertical hacia abajo.

d. Efecto sobre el volcamiento.- Si para las condiciones de trabajo más severas la
resultante cae dentro del tercio medio, se satisface la condición de que la cortina
es segura al volcamiento.

3.3.1.4. Resultado del diseño preliminar.

Sobre la base del levantamiento topográfico, el esquema hidráulico de concepción del
proyecto de riego es muy simple y como componente principal es la presa de
regulación.

La presa de 28 m de alto hasta el NAN y 30.5 m hasta el nivel de coronamiento, en
aplicación de los parámetros básicos de diseño preliminar reportan las siguientes
condiciones de trabajo y esfuerzos en la estructura para la máxima solicitación:

Considerando fuerza sísmica y sedimentos acumulados aguas arriba:

INCOTEC S.R.L. Página 83
