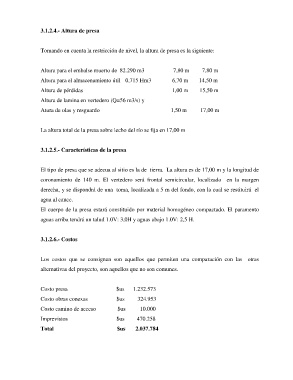

3.1.2.4.- Altura de presa
Tomando en cuenta la restricción de nivel, la altura de presa es la siguiente:
Altura para el embalse muerto de 82.290 m3 7,80 m 7,80 m
Altura para el almacenamiento útil 0,715 Hm3 6,70 m 14,50 m
Altura de pérdidas 1,00 m 15,50 m
Altura de lamina en vertedero (Q=56 m3/s) y
Atura de olas y resguardo 1,50 m 17,00 m
La altura total de la presa sobre lecho del río se fija en 17,00 m
3.1.2.5.- Características de la presa
El tipo de presa que se adecua al sitio es la de tierra. La altura es de 17,00 m y la longitud de
coronamiento de 140 m. El vertedero será frontal semicircular, localizado en la margen
derecha, y se dispondrá de una toma, localizada a 5 m del fondo, con la cual se restituirá el
agua al cauce.
El cuerpo de la presa estará constituido por material homogéneo compactado. El paramento
aguas arriba tendrá un talud 1.0V: 3,0H y aguas abajo 1.0V: 2,5 H.
3.1.2.6.- Costos
Los costos que se consignan son aquellos que permiten una comparación con las otras
alternativas del proyecto, son aquellos que no son comunes.
Costo presa $us 1.232.573
Costo obras conexas $us 324.953
Costo camino de acceso $us 10.000
Imprevistos $us 470.258
Total $us 2.037.784
