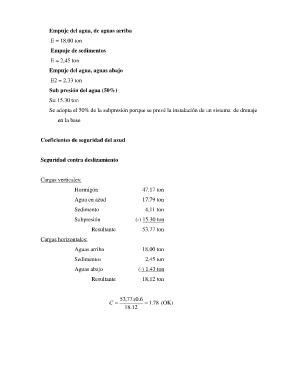

Page 230 - CONSTRUCCIÓN PRESA CAJÓN

Empuje del agua, de aguas arriba

E = 18,00 ton
Empuje de sedimentos

E = 2,45 ton

Empuje del agua, aguas abajo
E2 = 2,33 ton

Sub presión del agua (50%)
S= 15.30 ton

Se adopta el 50% de la subpresión porque se prevé la instalación de un sistema de drenaje
en la base

Coeficientes de seguridad del azud

Seguridad contra deslizamiento

Cargas verticales:
Hormigón 47.17 ton

Agua en azud 17.79 ton

Sedimento 4,11 ton
Subpresión (-) 15.30 ton

Resultante 53.77 ton

Cargas horizontales:
Aguas arriba 18,00 ton

Sedimentos 2,45 ton
Aguas abajo (-) 1.43 ton

Resultante 18,12 ton

53 , 77x 6 . 0
C   . 1 78 (OK)
18 . 12
