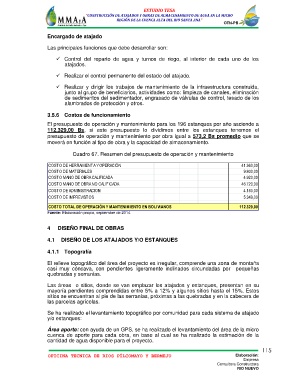

Page 125 - CONSTRUCCIÓN DE ATAJADOS ENLA MICRO REGIÓN DE LA CUENCA RÍO SANTA ANA

ESTUDIO TESA
“CONSTRUCCIÓN DE ATAJADOS Y OBRAS DE ALMACENAMIENTO DE AGUA EN LA MICRO

REGIÓN DE LA CUENCA ALTA DEL RIO SANTA ANA”
OTN-PB

Encargado de atajado

Las principales funciones que debe desarrollar son:

 Control del reparto de agua y turnos de riego, al interior de cada uno de los
atajados.

 Realizar el control permanente del estado del atajado.

 Realizar y dirigir los trabajos de mantenimiento de la infraestructura construida,
junto al grupo de beneficiarios, actividades como: limpieza de canales, eliminación
de sedimentos del sedimentador, engrasado de válvulas de control, tesado de los
alambrados de protección y otros.

3.5.6 Costos de funcionamiento

El presupuesto de operación y mantenimiento para los 196 estanques por año asciende a
112.329,00 Bs, si este presupuesto lo dividimos entre los estanques tenemos el
presupuesto de operación y mantenimiento por obra igual a 573,2 Bs promedio que se
moverá en función al tipo de obra y la capacidad de almacenamiento.

Cuadro 67. Resumen del presupuesto de operación y mantenimiento

COSTO DE HERRAMIENTA Y OPERACIÓN 41.360,00
COSTO DE MATERIALES 9.800,00
COSTO MANO DE OBRA CALIFICADA 4.920,00
COSTO MANO DE OBRA NO CALIFICADA 46.720,00
COSTO DE ADMINISTRACION 4.180,00
COSTO DE IMPREVISTOS 5.349,00
COSTO TOTAL DE OPERACIÓN Y MANTENIMIENTO EN BOLIVIANOS 112.329,00
Fuente: Elaboración propia, septiembre de 2014.

4 DISEÑO FINAL DE OBRAS

4.1 DISEÑO DE LOS ATAJADOS Y/O ESTANQUES

4.1.1 Topografía

El relieve topográfico del área del proyecto es irregular, comprende una zona de montaña
casi muy cóncava, con pendientes ligeramente inclinados circundadas por pequeñas
quebradas y serranías.

Las áreas o sitios, donde se van emplazar los atajados y estanques, presentan en su
mayoría pendientes comprendidas entre 5% a 12% y algunos sitios hasta el 15%. Estos
sitios se encuentran al pie de las serranías, próximas a las quebradas y en la cabecera de
las parcelas agrícolas.

Se ha realizado el levantamiento topográfico por comunidad para cada sistema de atajado
y/o estanques:

Área aporte: con ayuda de un GPS, se ha realizado el levantamiento del área de la micro
cuenca de aporte para cada obra, en base al cual se ha realizado la estimación de la
cantidad de agua disponible para el proyecto.
115
OFICINA TECNICA DE RIOS PÍLCOMAYO Y BERMEJO Elaboración:
Empresa
Consultora Constructora
RIO NUEVO
