Page 128 - CONSTRUCCIÓN DE ATAJADOS ENLA MICRO REGIÓN DE LA CUENCA RÍO SANTA ANA

ESTUDIO TESA
“CONSTRUCCIÓN DE ATAJADOS Y OBRAS DE ALMACENAMIENTO DE AGUA EN LA MICRO

REGIÓN DE LA CUENCA ALTA DEL RIO SANTA ANA”
OTN-PB

Hd = Altura de diseño

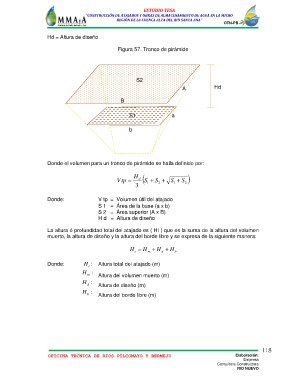

Figura 57. Tronco de pirámide

B

S2
A S A Hd
1 Hd
B

S1 a
a
S
2
b
b

Donde el volumen para un tronco de pirámide se halla definido por:

H
V tp  d S  S  S  S 
3 1 2 1 2

Donde: V tp = Volumen útil del atajado
S 1 = Área de la base (a x b)
S 2 = Área superior (A x B)
H d = Altura de diseño

La altura ó profundidad total del atajado es ( Ht ) que es la suma de la altura del volumen
muerto, la altura de diseño y la altura del borde libre y se expresa de la siguiente manera:

H  H  H  H b
d
m
t

Donde: H : Altura total del atajado (m)
t
H :
m Altura del volumen muerto (m)
H :
d Altura de diseño (m)
H :
b Altura del borde libre (m)

118
