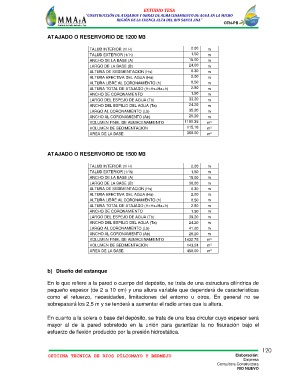

ESTUDIO TESA
“CONSTRUCCIÓN DE ATAJADOS Y OBRAS DE ALMACENAMIENTO DE AGUA EN LA MICRO
REGIÓN DE LA CUENCA ALTA DEL RIO SANTA ANA”
OTN-PB
ATAJADO O RESERVORIO DE 1200 M3
TALUD INTERIOR (1/ H) 2.00 m
TALUD EXTERIOR (1/ h) 1.50 m
ANCHO DE LA BASE (A) 15.00 m
LARGO DE LA BASE (B) 24.00 m
ALTURA DE SEDIMENTACION (Hs) 0.30 m
ALTURA EFECTIVA DEL AGUA (Ha) 2.00 m
ALTURA LIBRE AL CORONAMIENTO (h) 0.50 m
ALTURA TOTAL DE ATAJADO (H=Hs+Ha+h) 2.80 m
ANCHO DE CORONAMIENTO 1.50 m
LARGO DEL ESPEJO DE AGUA (Tb) 33.20 m
ANCHO DEL ESPEJO DEL AGUA (Ta) 24.20 m
LARGO AL CORONAMIENTO (Lb) 35.20 m
ANCHO AL CORONAMIENTO (Ab) 26.20 m
VOLUMEN FINAL DE ALMACENAMIENTO 1190.35 m³
VOLUMEN DE SEDIMENTACION 115.16 m³
AREA DE LA BASE 360.00 m²
ATAJADO O RESERVORIO DE 1500 M3
TALUD INTERIOR (1/ H) 2.00 m
TALUD EXTERIOR (1/ h) 1.50 m
ANCHO DE LA BASE (A) 15.00 m
LARGO DE LA BASE (B) 30.00 m
ALTURA DE SEDIMENTACION (Hs) 0.30 m
ALTURA EFECTIVA DEL AGUA (Ha) 2.00 m
ALTURA LIBRE AL CORONAMIENTO (h) 0.50 m
ALTURA TOTAL DE ATAJADO (H=Hs+Ha+h) 2.80 m
ANCHO DE CORONAMIENTO 1.50 m
LARGO DEL ESPEJO DE AGUA (Tb) 39.20 m
ANCHO DEL ESPEJO DEL AGUA (Ta) 24.20 m
LARGO AL CORONAMIENTO (Lb) 41.20 m
ANCHO AL CORONAMIENTO (Ab) 26.20 m
VOLUMEN FINAL DE ALMACENAMIENTO 1432.75 m³
VOLUMEN DE SEDIMENTACION 143.24 m³
AREA DE LA BASE 450.00 m²
b) Diseño del estanque
En lo que refiere a la pared o cuerpo del depósito, se trata de una estructura cilíndrica de
pequeño espesor (de 2 a 10 cm) y una altura variable que dependerá de características
como el refuerzo, necesidades, limitaciones del entorno u otros. En general no se
sobrepasará los 2,5 m y se tenderá a aumentar el radio antes que la altura.
En cuanto a la solera o base del depósito, se trata de una losa circular cuyo espesor será
mayor al de la pared sobretodo en la unión para garantizar la no fisuración bajo el
esfuerzo de flexión producido por la presión hidrostática.
