“CONSTRUCCIÓN DE ATAJADOS Y OBRAS DE ALMACENAMIENTO DE AGUA EN LA MICRO

REGIÓN DE LA CUENCA ALTA DEL RIO SANTA ANA”
OTN-PB

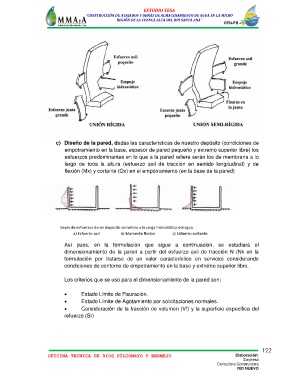

c) Diseño de la pared, dadas las características de nuestro depósito (condiciones de
empotramiento en la base, espesor de pared pequeño y extremo superior libre) los
esfuerzos predominantes en lo que a la pared refiere serán los de membrana a lo
largo de toda la altura (esfuerzo axil de tracción en sentido longitudinal) y de
flexión (Mx) y cortante (Qx) en el empotramiento (en la base de la pared)

Leyes de esfuerzos de un depósito sometido a la carga hidrostática del agua.
a) Esfuerzo axil b) Momento flector c) Esfuerzo cortante

Así pues, en la formulación que sigue a continuación, se estudiará el
dimensionamiento de la pared a partir del esfuerzo axil de tracción N (Nk en la
formulación por tratarse de un valor característico en servicio) considerando
condiciones de contorno de empotramiento en la base y extremo superior libre.

Los criterios que se usó para el dimensionamiento de la pared son:

 Estado Límite de Fisuración.
 Estado Límite de Agotamiento por solicitaciones normales.
 Consideración de la fracción de volumen (Vf) y la superficie específica del
refuerzo (Sr)
