4.2 DISEÑO Y DESCRIPCIÓN DE OBRAS
4.2.1 Terraplén de tierra
Los atajados son pequeños reservorios de agua, excavados y conformado en tierra capaz
de almacenar agua para diferentes usos. Dada la capacidad adoptada de los atajados,
tipo de suelo y altura del terraplén; la excavación de los suelos, movimiento de tierras y
conformación del terraplén con el material excavado en el lecho del atajado, se realizará
con un tractor D-6 o D-7.
El terraplén está conformado por una pequeña presa de tierra y para asegurar la
estabilidad del terraplén, se adopta en cada atajado bordos con taludes compactados con
una relación de 1:2 a 1:2.2 en el talud interno y en el talud la relación 1:1.5 a 1:1.7; con un
ancho de corona determinado de acuerdo a diseño.

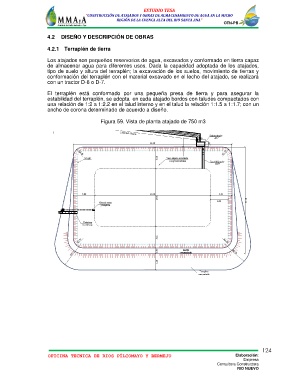

Figura 59. Vista de planta atajado de 750 m3
124
