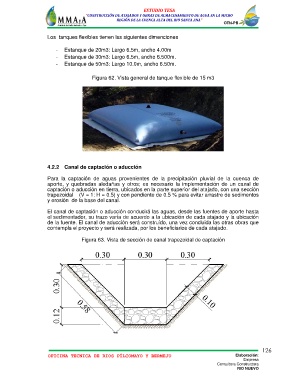

ESTUDIO TESA
“CONSTRUCCIÓN DE ATAJADOS Y OBRAS DE ALMACENAMIENTO DE AGUA EN LA MICRO
REGIÓN DE LA CUENCA ALTA DEL RIO SANTA ANA”
OTN-PB
Los tanques flexibles tienen las siguientes dimenciones
- Estanque de 20m3: Largo 6.5m, ancho 4.00m
- Estanque de 30m3: Largo 6.5m, ancho 6.500m.
- Estanque de 50m3: Largo 10.0m, ancho 6.50m.
Figura 62. Vista general de tanque flexible de 15 m3
4.2.2 Canal de captación o aducción
Para la captación de aguas provenientes de la precipitación pluvial de la cuenca de
aporte, y quebradas aledañas y otros; es necesario la implementación de un canal de
captación o aducción en tierra, ubicados en la parte superior del atajado, con una sección
trapezoidal (V = 1: H = 0.5) y con pendiente de 0.5 % para evitar arrastre de sedimentos
y erosión de la base del canal.
El canal de captación o aducción conducirá las aguas, desde las fuentes de aporte hasta
el sedimentador, su trazo varía de acuerdo a la ubicación de cada atajado y la ubicación
de la fuente. El canal de aducción será construido, una vez concluida las otras obras que
contempla el proyecto y será realizada, por los beneficiarios de cada atajado.
Figura 63. Vista de sección de canal trapezoidal de captación
126
