ESTUDIO TESA
“CONSTRUCCIÓN DE ATAJADOS Y OBRAS DE ALMACENAMIENTO DE AGUA EN LA MICRO
REGIÓN DE LA CUENCA ALTA DEL RIO SANTA ANA”
OTN-PB

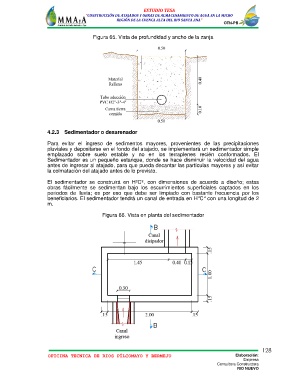

Figura 65. Vista de profundidad y ancho de la zanja
4.2.3 Sedimentador o desarenador
Para evitar el ingreso de sedimentos mayores, provenientes de las precipitaciones
pluviales y depositarse en el fondo del atajado, se implementará un sedimentador simple
emplazado sobre suelo estable y no en los terraplenes recién conformados. El
Sedimentador es un pequeño estanque, donde se hace disminuir la velocidad del agua
antes de ingresar al atajado, para que pueda decantar las partículas mayores y así evitar
la colmatación del atajado antes de lo previsto.
El sedimentador se construirá en HºCº, con dimensiones de acuerdo a diseño; estas
obras fácilmente se sedimentan bajo los escurrimientos superficiales captados en los
periodos de lluvia; es por eso que debe ser limpiado con bastante frecuencia por los
beneficiarios. El sedimentador tendrá un canal de entrada en H°C° con una longitud de 2
m.
Figura 66. Vista en planta del sedimentador
128
