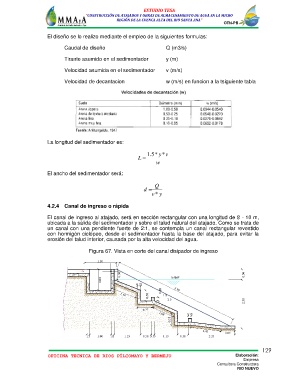

ESTUDIO TESA
“CONSTRUCCIÓN DE ATAJADOS Y OBRAS DE ALMACENAMIENTO DE AGUA EN LA MICRO
REGIÓN DE LA CUENCA ALTA DEL RIO SANTA ANA”
OTN-PB
El diseño se lo realizo mediante el empleo de la siguientes formulas:
Caudal de diseño Q (m3/s)
Tirante asumido en el sedimentador y (m)
Velocidad asumida en el sedimentador v (m/s)
Velocidad de decantacion w (m/s) en funcion a la tsiguiente tabla
La longitud del sedimentador es:
5 . 1 * y* v
L
w
El ancho del sedimentador será:
Q
d
v* y
4.2.4 Canal de ingreso o rápida
El canal de ingreso al atajado, será en sección rectangular con una longitud de 8 - 10 m,
ubicada a la salida del sedimentador y sobre el talud natural del atajado. Como se trata de
un canal con una pendiente fuerte de 2:1, se contempla un canal rectangular revestido
con hormigón ciclópeo, desde el sedimentador hasta la base del atajado, para evitar la
erosión del talud interior, causada por la alta velocidad del agua.
Figura 67. Vista en corte del canal disipador de ingreso
129
OFICINA TECNICA DE RIOS PÍLCOMAYO Y BERMEJO Elaboración:
Empresa
Consultora Constructora
RIO NUEVO
