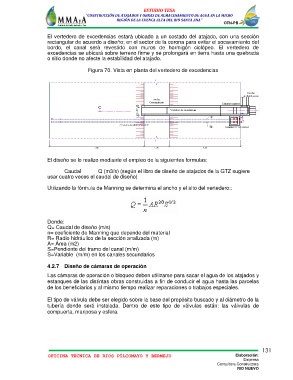

El vertedero de excedencias estará ubicado a un costado del atajado, con una sección
rectangular de acuerdo a diseño; en el sector de la corona para evitar el socavamiento del
bordo, el canal será revestido con muros de hormigón ciclópeo. El vertedero de
excedencias se ubicará sobre terreno firme y se prolongará en tierra hasta una quebrada
o sitio donde no afecte la estabilidad del atajado.

Figura 70. Vista en planta del vertedero de excedencias

El diseño se lo realizo mediante el empleo de la siguientes formulas:

Caudal Q (m3/s) (según el libro de diseño de atajados de la GTZ sugiere
usar cuatro veces el caudal de diseño)

Utilizando la fórmula de Manning se determina el ancho y el alto del vertedero::

Donde:
Q= Caudal de diseño (m/s)
n= coeficiente de Manning que depende del material
R= Radio hidráulico de la sección analizada (m)
A= Área (m2)
S=Pendiente del tramo del canal (m/m)
S=Variable (m/m) en los canales secundarios

4.2.7 Diseño de cámaras de operación
Las cámaras de operación o bloqueo deben utilizarse para sacar el agua de los atajados y
estanques de las distintas obras construidas a fin de conducir el agua hasta las parcelas
de los beneficiarios y al mismo tiempo realizar reparaciones o trabajos especiales.

El tipo de válvula debe ser elegido sobre la base del propósito buscado y al diámetro de la
tubería donde será instalada. Dentro de este tipo de válvulas están: las válvulas de
compuerta, mariposa y esfera.
