ESTUDIO TESA
“CONSTRUCCIÓN DE ATAJADOS Y OBRAS DE ALMACENAMIENTO DE AGUA EN LA MICRO

REGIÓN DE LA CUENCA ALTA DEL RIO SANTA ANA”
OTN-PB

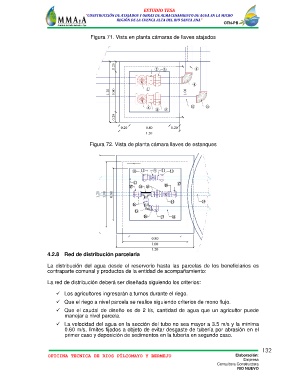

Figura 71. Vista en planta cámaras de llaves atajados

Figura 72. Vista de planta cámara llaves de estanques

4.2.8 Red de distribución parcelaria
La distribución del agua desde el reservorio hasta las parcelas de los beneficiarios es
contraparte comunal y productos de la entidad de acompañamiento:

La red de distribución deberá ser diseñada siguiendo los criterios:

 Los agricultores ingresarán a turnos durante el riego.
 Que el riego a nivel parcela se realice siguiendo criterios de mono flujo.
 Que el caudal de diseño es de 2 l/s, cantidad de agua que un agricultor puede
manejar a nivel parcela.
 La velocidad del agua en la sección del tubo no sea mayor a 3.5 m/s y la mínima
0.60 m/s, límites fijados a objeto de evitar desgaste de tubería por abrasión en el
primer caso y deposición de sedimentos en la tubería en segundo caso.
