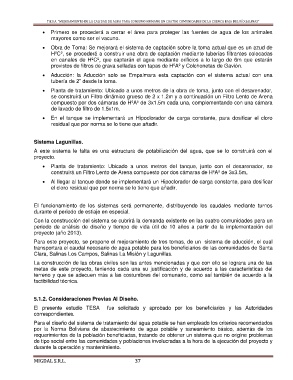

Page 51 - MEJORAMIENTO DE CALIDAD DE AGUA COMUNIDAD SALINAS

T.E.S.A. “MEJORAMIENTO DE LA CALIDAD DE AGUA PARA CONSUMO HUMANO EN CUATRO COMUNIDADES DE LA CUENCA BAJA DEL RÍO SALINAS”

 Primero se procederá a cerrar el área para proteger las fuentes de agua de los animales
mayores como ser el vacuno.

 Obra de Toma: Se mejorará el sistema de captación sobre la toma actual que es un azud de
HºCº, se procederá a construir una obra de captación mediante tuberías filtrantes colocadas
en canales de HºCº, que captarán el agua mediante orificios a lo largo de 6m que estarán
provistos de filtros de grava selladas con tapas de HºAº y Colchonetas de Gavión.

 Aducción: la Aducción solo se Empalmara esta captación con el sistema actual con una
tubería de 2” desde la toma.

 Planta de tratamiento: Ubicado a unos metros de la obra de toma, junto con el desarenador,
se construirá un Filtro dinámico grueso de 2 x 1.2m y a continuación un Filtro Lento de Arena
compuesto por dos cámaras de HºAº de 3x1.5m cada una, complementando con una cámara
de lavado de filtro de 1.5x1m.
 En el tanque se implementará un Hipoclorador de carga constante, para dosificar el cloro
residual que por norma se lo tiene que añadir.

Sistema Lagunillas.
A este sistema le falta es una estructura de potabilización del agua, que se lo construirá con el
proyecto.
 Planta de tratamiento: Ubicado a unos metros del tanque, junto con el desarenador, se
construirá un Filtro Lento de Arena compuesto por dos cámaras de HºAº de 3x3.5m,
 Al llegar al tanque donde se implementará un Hipoclorador de carga constante, para dosificar
el cloro residual que por norma se lo tiene que añadir.

El funcionamiento de los sistemas será permanente, distribuyendo los caudales mediante turnos
durante el periodo de estiaje en especial.

Con la construcción del sistema se cubrirá la demanda existente en las cuatro comunidades para un
periodo de análisis de diseño y tiempo de vida útil de 10 años a partir de la implementación del
proyecto (año 2013).
Para este proyecto, se propone el mejoramiento de tres tomas, de un sistema de aducción, el cual
transportara el caudal necesario de agua potable para los beneficiarios de las comunidades de Santa
Clara, Salinas Los Campos, Salinas La Misión y Lagunillas.

La construcción de las obras civiles son las antes mencionadas y que con ello se lograra una de las
metas de este proyecto, teniendo cada una su justificación y de acuerdo a las características del
terreno y que se adecuen más a las costumbres del comunario, como así también de acuerdo a la
factibilidad técnica.

5.1.2. Consideraciones Previas Al Diseño.
El presente estudio TESA fue solicitado y aprobado por los beneficiarios y las Autoridades
correspondientes.
Para el diseño del sistema de tratamiento del agua potable se han empleado los criterios recomendados
por la Norma Boliviana de abastecimiento de agua potable y saneamiento básico, además de los
requerimientos de la población beneficiadas, tratando de obtener un sistema que no origine problemas
de tipo social entre las comunidades y poblaciones involucradas a la hora de la ejecución del proyecto y
durante la operación y mantenimiento.
