Page 66 - MEJORAMIENTO DE CALIDAD DE AGUA COMUNIDAD SALINAS

T.E.S.A. “MEJORAMIENTO DE LA CALIDAD DE AGUA PARA CONSUMO HUMANO EN CUATRO COMUNIDADES DE LA CUENCA BAJA DEL RÍO SALINAS”

dependiendo de factores tales como la turbiedad del agua y la velocidad de filtración. Después de
varios raspados, se requiere el rearenamiento del filtro, actividad que consiste en la reposición de la
arena retirada anteriormente del filtro una vez lavada. Esta actividad se realiza cada tres o más años.

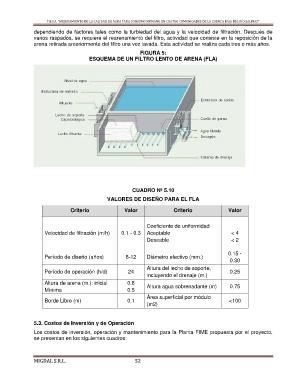

FIGURA 5:
ESQUEMA DE UN FILTRO LENTO DE ARENA (FLA)

CUADRO Nº 5.10
VALORES DE DISEÑO PARA EL FLA

Criterio Valor Criterio Valor

Coeficiente de uniformidad
Velocidad de filtración (m/h) 0.1 - 0.3 Aceptable < 4
Deseable < 2

0.15 -
Período de diseño (años) 8-12 Diámetro efectivo (mm.)
0.30
Altura del lecho de soporte,
Período de operación (h/d) 24 0.25
incluyendo el drenaje (m.)
Altura de arena (m.): inicial 0.8
Mínima 0.5 Altura agua sobrenadante (m) 0.75
Área superficial por módulo
Borde Libre (m) 0.1 <100
(m2)

5.3. Costos de Inversión y de Operación

Los costos de inversión, operación y mantenimiento para la Planta FIME propuesta por el proyecto,
se presentan en los siguientes cuadros:
