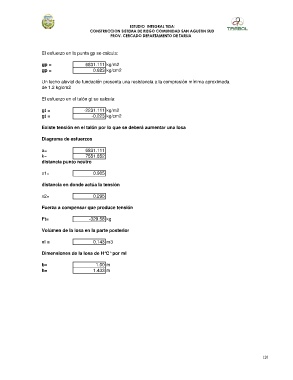

ESTUDIO INTEGRAL TESA:
CONSTRUCCION SISTEMA DE RIEGO COMUNIDAD SAN AGUSTIN SUD
PROV. CERCADO DEPARTAMENTO DE TARIJA
El esfuerzo en la punta gp se calcula:
gp = 6831.111 kg/m2
gp = 0.683 kg/cm2
Un lecho aluvial de fundación presenta una resistencia a la compresión mínima aproximada
de 1.2 kg/cm2
El esfuerzo en el talón gt se calcula:
gt = -2231.111 kg/m2
gt = -0.223 kg/cm2
Existe tensión en el talón por lo que se deberá aumentar una losa
Diagrama de esfuerzos
a= 6831.111
k= 7551.852
distancia punto neutro
x1= 0.905
distancia en donde actúa la tensión
x2= 0.295
Fuerza a compensar que produce tensión
Ft= -329.58 kg
Volúmen de la losa en la parte posterior
vl = 0.143 m3
Dimensiones de la losa de H°C° por ml
b= 1.00 m
h= 1.433 m
