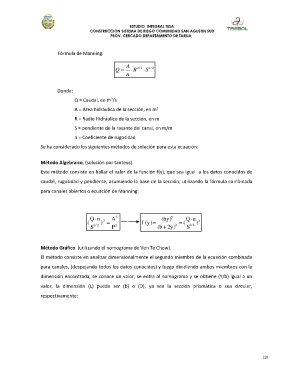

ESTUDIO INTEGRAL TESA:
CONSTRUCCION SISTEMA DE RIEGO COMUNIDAD SAN AGUSTIN SUD
PROV. CERCADO DEPARTAMENTO DE TARIJA

Fórmula de Manning:

A
Q   R 3 / 2 S  2 / 1
n

Donde:
3
Q = Caudal, en m /s
2
A = Área hidráulica de la sección, en m
R = Radio Hidráulico de la sección, en m

S = pendiente de la rasante del canal, en m/m
n = Coeficiente de rugosidad

Se ha considerado los siguientes métodos de solución para esta ecuación:

Método Algebraico, (solución por tanteos).
Este método consiste en hallar el valor de la función f(y), que sea igual a los datos conocidos de

caudal, rugosidad y pendiente, asumiendo la base de la sección; utilizando la fórmula combinada
para canales abiertos o ecuación de Manning:

( Q n  ) 3  A 5 f (y)  (by) 5  ( Q n  ) 3
S 2 / 1 P 2 (b  2y) 2 S 2 / 1

Método Gráfico (utilizando el nomograma de Ven Te Chow).
El método consiste en analizar dimensionalmente el segundo miembro de la ecuación combinada

para canales, (despejando todos los datos conocidos) y luego dividiendo ambos miembros con la
dimensión encontrada, se conoce un valor, se entra al nomograma y se obtiene (Y/b) igual a un

valor, la dimensión (L) puede ser (b) o (D), ya sea la sección prismática o sea circular,
respectivamente:

128
