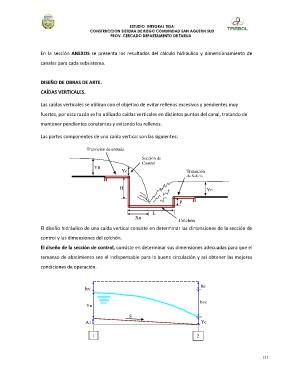

ESTUDIO INTEGRAL TESA:
CONSTRUCCION SISTEMA DE RIEGO COMUNIDAD SAN AGUSTIN SUD
PROV. CERCADO DEPARTAMENTO DE TARIJA
En la sección ANEXOS se presenta los resultados del cálculo hidráulico y dimensionamiento de
canales para cada subsistema.
DISEÑO DE OBRAS DE ARTE.
CAÍDAS VERTICALES.
Las caídas verticales se utilizan con el objetivo de evitar rellenos excesivos y pendientes muy
fuertes, por esta razón se ha utilizado caídas verticales en distintos puntos del canal, tratando de
mantener pendientes constantes y evitando los rellenos.
Las partes componentes de una caída vertical son las siguientes:
Transición de entrada
Sección de
Control
Yn
Yc Transición
de Salida
H Yn
P
L
Xn Colchón
El diseño hidráulico de una caída vertical consiste en determinar las dimensiones de la sección de
control y las dimensiones del colchón.
El diseño de la sección de control, consiste en determinar sus dimensiones adecuadas para que el
remanso de abatimiento sea el indispensable para la buena circulación y así obtener las mejores
condiciones de operación.
he
hv
1
hvc
Yn
S
A1 Yc
1 2
