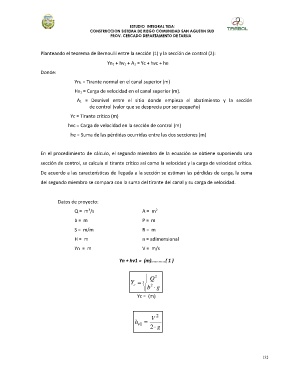

ESTUDIO INTEGRAL TESA:
CONSTRUCCION SISTEMA DE RIEGO COMUNIDAD SAN AGUSTIN SUD
PROV. CERCADO DEPARTAMENTO DE TARIJA

Planteando el teorema de Bernoulli entre la sección (1) y la sección de control (2):

Yn1 + hv1 + A1 = Yc + hvc + he
Donde:

Yn1 = Tirante normal en el canal superior (m)
Hv1 = Carga de velocidad en el canal superior (m).

A1 = Desnivel entre el sitio donde empieza el abatimiento y la sección
de control (valor que se desprecia por ser pequeño)

Yc = Tirante crítico (m)
hvc = Carga de velocidad en la sección de control (m)
he = Suma de las pérdidas ocurridas entre las dos secciones (m)

En el procedimiento de cálculo, el segundo miembro de la ecuación se obtiene suponiendo una

sección de control, se calcula el tirante crítico así como la velocidad y la carga de velocidad crítica.
De acuerdo a las características de llegada a la sección se estiman las pérdidas de carga, la suma

del segundo miembro se compara con la suma del tirante del canal y su carga de velocidad.

Datos de proyecto:
3
Q = m /s A = m 2
b = m P = m
S = m/m R = m

H = m n = adimensional
Yn = m V = m/s

Yn + hv1 = (m)………..( 1 )

Q 2
Y  3
c
b 2 g 
Yc = (m)

V 2
h 
v1
g  2

132
