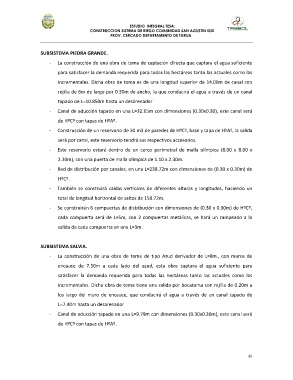

ESTUDIO INTEGRAL TESA:
CONSTRUCCION SISTEMA DE RIEGO COMUNIDAD SAN AGUSTIN SUD
PROV. CERCADO DEPARTAMENTO DE TARIJA
SUBSISTEMA PIEDRA GRANDE.
- La construcción de una obra de toma de captación directa que captara el agua suficiente
para satisfacer la demanda requerida para todas las hectáreas tanto las actuales como las
incrementales. Dicha obra de toma es de una longitud superior de 14.00m de canal con
rejilla de 6m de largo por 0.30m de ancho, la que conducirá el agua a través de un canal
tapado de L=10.850m hasta un desarenador
- Canal de aducción tapado en una L=32.65m con dimensiones (0.30x0.30), este canal será
de HºCº con tapas de HºAº.
- Construcción de un reservorio de 30 m3 de paredes de HºCº, base y tapa de HºAº, la salida
será por canal, este reservorio tendrá sus respectivos accesorios.
- Este reservorio estará dentro de un cerco perimetral de malla olímpica (8.00 x 8.00 x
2.30m), con una puerta de malla olímpica de 1.10 x 2.30m.
- Red de distribución por canales, en una L=238.72m con dimensiones de (0.30 x 0.30m) de
HºCº.
- También se construirá caídas verticales de diferentes alturas y longitudes, haciendo un
total de longitud horizontal de saltos de 158.72m.
- Se construirán 6 compuertas de distribución con dimensiones de (0.30 x 0.30m) de HºCº,
cada compuerta será de L=5m, con 2 compuertas metálicas, se hará un zampeado a la
salida de cada compuerta en una L=3m.
SUBSISTEMA SALVIA.
- La construcción de una obra de toma de tipo Azud derivador de L=8m., con muros de
encauce de 7.50m a cada lado del azud, esta obra captara el agua suficiente para
satisfacer la demanda requerida para todas las hectáreas tanto las actuales como las
incrementales. Dicha obra de toma tiene una salida por bocatoma con rejilla de 0.20m a
los largo del muro de encauce, que conducirá el agua a través de un canal tapado de
L=7.40m hasta un desarenador
- Canal de aducción tapado en una L=9.79m con dimensiones (0.30x0.30m), este canal será
de HºCº con tapas de HºAº.
