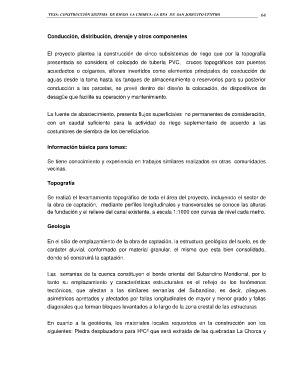

Page 67 - CONSTRUCCIÓN SISTEMA DE RIEGO SAN JOSECITO
P. 67
TESA: CONSTRUCCIÓN SISTEMA DE RIEGO LA CHORCA- LA REA EN SAN JOSECITO CENTRO 64
Conducción, distribución, drenaje y otros componentes
El proyecto plantea la construcción de cinco subsistemas de riego que por la topografía
presentada se considera el colocado de tubería PVC, cruces topográficos con puentes
acueductos o colgantes, sifones invertidos como elementos principales de conducción de
aguas desde la toma hasta los tanques de almacenamiento o reservorios para su posterior
conducción a las parcelas, se prevé dentro del diseño la colocación, de dispositivos de
desagüe que facilite su operación y mantenimiento.
La fuente de abastecimiento, presenta flujos superficiales no permanentes de consideración,
con un caudal suficiente para la actividad de riego suplementario de acuerdo a las
costumbres de siembra de los beneficiarios.
Información básica para tomas:
Se tiene conocimiento y experiencia en trabajos similares realizados en otras comunidades
vecinas.
Topografía
Se realizó el levantamiento topográfico de toda el área del proyecto, incluyendo el sector de
la obra de captación, mediante perfiles longitudinales y transversales se conoce las alturas
de fundación y el relieve del canal existente, a escala 1:1000 con curvas de nivel cada metro.
Geología
En el sitio de emplazamiento de la obra de captación, la estructura geológica del suelo, es de
carácter aluvial, conformado por material granular, el mismo que esta bien consolidado,
donde sé construirá la captación.
Las serranías de la cuenca constituyen el borde oriental del Subandino Meridional, por lo
tanto su emplazamiento y características estructurales es el reflejo de los fenómenos
tectónicos, que afectan a las similares serranías del Subandino, es decir, pliegues
asimétricos apretados y afectados por fallas longitudinales de mayor y menor grado y fallas
diagonales que forman bloques levantados a lo largo de la zona crestal de las estructuras
En cuanto a la geotécnia, los materiales locales requeridos en la construcción son los
siguientes: Piedra desplazadora para HºCº que será extraída de las quebradas La Chorca y
