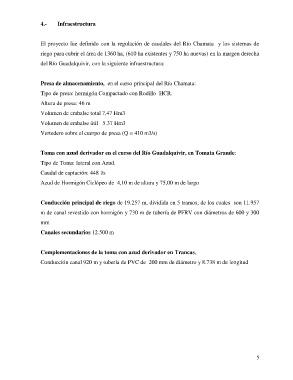

4.- Infraestructura

El proyecto fue definido con la regulación de caudales del Río Chamata y los sistemas de

riego para cubrir el área de 1360 ha, (610 ha existentes y 750 ha nuevas) en la margen derecha

del Río Guadalquivir, con la siguiente infraestructura:

Presa de almacenamiento, en el curso principal del Río Chamata:

Tipo de presa: hormigón Compactado con Rodillo HCR.
Altura de presa: 46 m

Volumen de embalse total 7,47 Hm3
Volumen de embalse útil 5.37 Hm3

Vertedero sobre el cuerpo de presa (Q = 410 m3/s)

Toma con azud derivador en el curso del Río Guadalquivir, en Tomata Grande:

Tipo de Toma: lateral con Azud.
Caudal de captación: 448 l/s

Azud de Hormigón Ciclópeo de 4,10 m de altura y 75,00 m de largo

Conducción principal de riego de 19.257 m, dividida en 5 tramos, de los cuales son 11.957
m de canal revestido con hormigón y 730 m de tubería de PFRV con diámetros de 600 y 300

mm

Canales secundarios 12.500 m

Complementaciones de la toma con azud derivador en Trancas,

Conducción canal 920 m y tubería de PVC de 200 mm de diámetro y 8.738 m de longitud
