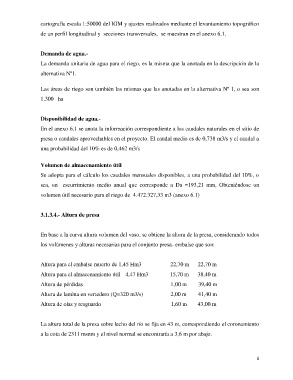

Page 148 - construcción presa Chamata
P. 148
cartografía escala 1:50000 del IGM y ajustes realizados mediante el levantamiento topográfico
de un perfil longitudinal y secciones transversales, se muestran en el anexo 6.1.
Demanda de agua.-
La demanda unitaria de agua para el riego, es la misma que la anotada en la descripción de la
alternativa Nº1.
Las áreas de riego son también las mismas que las anotadas en la alternativa Nº 1, o sea son
1.300 ha
Disponibilidad de agua.-
En el anexo 6.1 se anota la información correspondiente a los caudales naturales en el sitio de
presa o caudales aprovechables en el proyecto. El caudal medio es de 0,738 m3/s y el caudal a
una probabilidad del 10% es de 0,462 m3/s
Volumen de almacenamiento útil
Se adopta para el cálculo los caudales mensuales disponibles, a una probabilidad del 10%, o
sea, un escurrimiento medio anual que corresponde a Da =193,21 mm, Obteniéndose un
volumen útil necesario para el riego de 4.472.327,33 m3 (anexo 6.1)
3.1.3.4.- Altura de presa
En base a la curva altura volumen del vaso, se obtiene la altura de la presa, considerando todos
los volúmenes y alturas necesarias para el conjunto presa- embalse que son:
Altura para el embalse muerto de 1,45 Hm3 22,70 m 22,70 m
Altura para el almacenamiento útil 4,47 Hm3 15,70 m 38,40 m
Altura de pérdidas 1,00 m 39,40 m
Altura de lamina en vertedero (Q=320 m3/s) 2,00 m 41,40 m
Altura de olas y resguardo 1,60 m 43,00 m
La altura total de la presa sobre lecho del río se fija en 43 m, correspondiendo el coronamiento
a la cota de 2311 msnm y el nivel normal se encontraría a 3,6 m por abajo.
8
