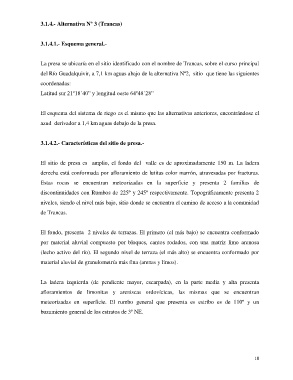

3.1.4.- Alternativa Nº 3 (Trancas)
3.1.4.1.- Esquema general.-
La presa se ubicaría en el sitio identificado con el nombre de Trancas, sobre el curso principal
del Río Guadalquivir, a 7,1 km aguas abajo de la alternativa Nº2, sitio que tiene las siguientes
coordenadas:
Latitud sur 21º18`40” y longitud oeste 64º48`28”
El esquema del sistema de riego es el mismo que las alternativas anteriores, encontrándose el
azud derivador a 1,4 km aguas debajo de la presa.
3.1.4.2.- Características del sitio de presa.-
El sitio de presa es amplio, el fondo del valle es de aproximadamente 150 m. La ladera
derecha está conformada por afloramiento de lutitas color marrón, atravesadas por fracturas.
Estas rocas se encuentran meteorizadas en la superficie y presenta 2 familias de
discontinuidades con Rumbos de 225º y 245º respectivamente. Topográficamente presenta 2
niveles, siendo el nivel más bajo, sitio donde se encuentra el camino de acceso a la comunidad
de Trancas.
El fondo, presenta 2 niveles de terrazas. El primero (el más bajo) se encuentra conformado
por material aluvial compuesto por bloques, cantos rodados, con una matriz limo arenosa
(lecho activo del río). El segundo nivel de terraza (el más alto) se encuentra conformado por
material aluvial de granulometría más fina (arenas y limos).
La ladera izquierda (de pendiente mayor, escarpada), en la parte media y alta presenta
afloramientos de limonitas y areniscas ordovícicas, las mismas que se encuentran
meteorizadas en superficie. El rumbo general que presenta es estribo es de 110º y un
buzamiento general de los estratos de 3º NE.
