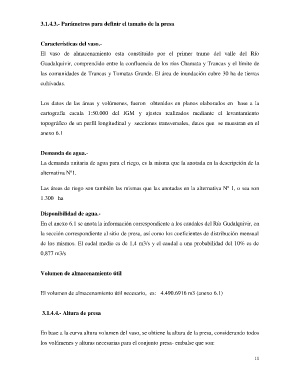

3.1.4.3.- Parámetros para definir el tamaño de la presa
Características del vaso.-
El vaso de almacenamiento esta constituido por el primer tramo del valle del Río
Guadalquivir, comprendido entre la confluencia de los ríos Chamata y Trancas y el límite de
las comunidades de Trancas y Tomatas Grande. El área de inundación cubre 30 ha de tierras
cultivadas.
Los datos de las áreas y volúmenes, fueron obtenidos en planos elaborados en base a la
cartografía escala 1:50.000 del IGM y ajustes realizados mediante el levantamiento
topográfico de un perfil longitudinal y secciones transversales, datos que se muestran en el
anexo 6.1
Demanda de agua.-
La demanda unitaria de agua para el riego, es la misma que la anotada en la descripción de la
alternativa Nº1.
Las áreas de riego son también las mismas que las anotadas en la alternativa Nº 1, o sea son
1.300 ha
Disponibilidad de agua.-
En el anexo 6.1 se anota la información correspondiente a los caudales del Río Gudalquivir, en
la sección correspondiente al sitio de presa, así como los coeficientes de distribución mensual
de los mismos. El cudal medio es de 1,4 m3/s y el caudal a una probabilidad del 10% es de
0,877 m3/s
Volumen de almacenamiento útil
El volumen de almacenamiento útil necesario, es: 4.490.6916 m3 (anexo 6.1)
3.1.4.4.- Altura de presa
En base a la curva altura volumen del vaso, se obtiene la altura de la presa, considerando todos
los volúmenes y alturas necesarias para el conjunto presa- embalse que son:
11
