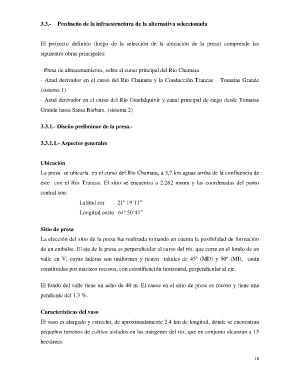

Page 156 - construcción presa Chamata
P. 156
3.3.- Prediseño de la infraestructura de la alternativa seleccionada
El proyecto definido (luego de la selección de la ubicación de la presa) comprende las
siguientes obras principales:
- Presa de almacenamiento, sobre el curso principal del Río Chamata
- Azud derivador en el curso del Río Chamata y la Conducción Trancas – Tomatas Grande
(sistema 1)
- Azud derivador en el curso del Río Guadalquivir y canal principal de riego desde Tomatas
Grande hasta Santa Bárbara. (sistema 2)
3.3.1.- Diseño preliminar de la presa.-
3.3.1.1.- Aspectos generales
Ubicación
La presa se ubicaría en el curso del Río Chamata, a 3,7 km aguas arriba de la confluencia de
éste con el Río Trancas. El sitio se encuentra a 2.262 msnm y las coordenadas del punto
central son:
Latitud sur 21º 19`11”
Longitud oeste 64º 50`41”
Sitio de presa
La elección del sitio de la presa fue realizada tomando en cuenta la posibilidad de formación
de un embalse. El eje de la presa es perpendicular al curso del río, que corre en el fondo de un
valle en V, cuyas laderas son uniformes y tienen taludes de 45º (MD) y 50º (MI), están
constituidas por macizos rocosos, con estratificación horizontal, perpendicular al eje.
El fondo del valle tiene un acho de 40 m. El cauce en el sitio de presa es rocoso y tiene una
pendiente del 1.3 %.
Características del vaso
El vaso es alargado y estrecho, de aproximadamente 2.4 km de longitud, donde se encuentran
pequeños terrenos de cultivo aislados en las márgenes del río, que en conjunto alcanzan a 15
hectáreas.
