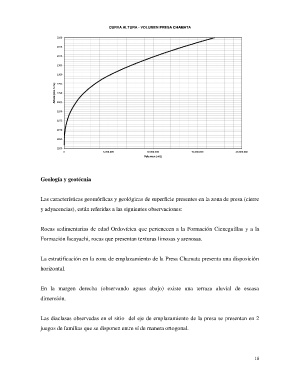

CURVA ALTURA - VOLUMEN PRESA CHAMATA
2320
2315
2310
2305
2300
2295
Altura (ms.n.m.) 2290
2285
2280
2275
2270
2265
2260
0 5,000,000 10,000,000 15,000,000 20,000,000
Volumen (m3)
Geología y geotécnia
Las características geomórficas y geológicas de superficie presentes en la zona de presa (cierre
y adyacencias), están referidas a las siguientes observaciones:
Rocas sedimentarias de edad Ordovícica que pertenecen a la Formación Cieneguillas y a la
Formación Iscayachi, rocas que presentan texturas limosas y arenosas.
La estratificación en la zona de emplazamiento de la Presa Chamata presenta una disposición
horizontal.
En la margen derecha (observando aguas abajo) existe una terraza aluvial de escasa
dimensión.
Las diaclasas observadas en el sitio del eje de emplazamiento de la presa se presentan en 2
juegos de familias que se disponen entre sí de manera ortogonal.
