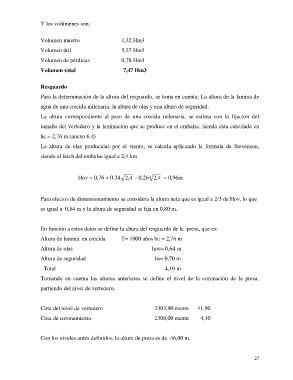

Y los volúmenes son:
Volumen muerto 1,32 Hm3
Volumen útil 5,37 Hm3
Volumen de pérdidas 0,78 Hm3
Volumen total 7,47 Hm3
Resguardo
Para la determinación de la altura del resguardo, se toma en cuenta: La altura de la lamina de
agua de una crecida milenaria, la altura de olas y una altura de seguridad.
La altura correspondiente al paso de una crecida milenaria, se estima con la fijación del
tamaño del vertedero y la laminación que se produce en el embalse, siendo ésta calculada en
hc = 2,76 m (anexo 6.4)
La altura de olas producidas por el viento, se calcula aplicando la formula de Stevenson,
siendo el fetch del embalse igual a 2,4 km
4 ,
4 ,
Hov = 0,76 + 0.34 2 - 0,26 2 = 0,96m
4
Para efectos de dimensionamiento se considera la altura neta que es igual a 2/3 de Hov, lo que
es igual a 0,64 m y la altura de seguridad se fija en 0,80 m.
En función a estos datos se define la altura del resguardo de la presa, que es:
Altura de lamina en crecida T= 1000 años hc = 2,76 m
Altura de olas hov= 0,64 m
Altura de seguridad hs= 0,70 m
Total 4,10 m
Tomando en cuenta las alturas anteriores se define el nivel de la coronación de la presa,
partiendo del nivel de vertedero.
Cota del nivel de vertedero 2303,90 msnm 41,90
Cota de coronamiento 2308,00 msnm 4,10
Con los niveles antes definidos, la altura de presa es de 46,00 m.
