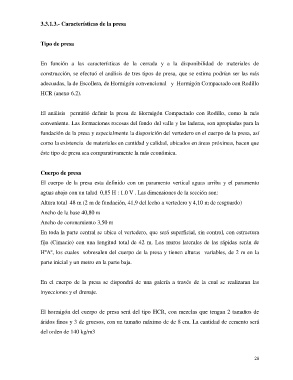

3.3.1.3.- Características de la presa
Tipo de presa
En función a las características de la cerrada y a la disponibilidad de materiales de
construcción, se efectuó el análisis de tres tipos de presa, que se estima podrían ser las más
adecuadas, la de Escollera, de Hormigón convencional y Hormigón Compactado con Rodillo
HCR (anexo 6.2).
El análisis permitió definir la presa de Hormigón Compactado con Rodillo, como la más
conveniente. Las formaciones rocosas del fondo del valle y las laderas, son apropiadas para la
fundación de la presa y especialmente la disposición del vertedero en el cuerpo de la presa, así
como la existencia de materiales en cantidad y calidad, ubicados en áreas próximas, hacen que
éste tipo de presa sea comparativamente la más económica.
Cuerpo de presa
El cuerpo de la presa esta definido con un paramento vertical aguas arriba y el paramento
aguas abajo con un talud 0,85 H : 1.0 V . Las dimensiones de la sección son:
Altura total 48 m (2 m de fundación, 41,9 del lecho a vertedero y 4,10 m de resguardo)
Ancho de la base 40,80 m
Ancho de coronamiento 3,50 m
En toda la parte central se ubica el vertedero, que será superficial, sin control, con estructura
fija (Cimacio) con una longitud total de 42 m. Los muros laterales de las rápidas serán de
HºAº, los cuales sobresalen del cuerpo de la presa y tienen alturas variables, de 2 m en la
parte inicial y un metro en la parte baja.
En el cuerpo de la presa se dispondrá de una galería a través de la cual se realizaran las
inyecciones y el drenaje.
El hormigón del cuerpo de presa será del tipo HCR, con mezclas que tengan 2 tamaños de
áridos finos y 3 de gruesos, con un tamaño máximo de de 8 cm. La cantidad de cemento será
del orden de 140 kg/m3
