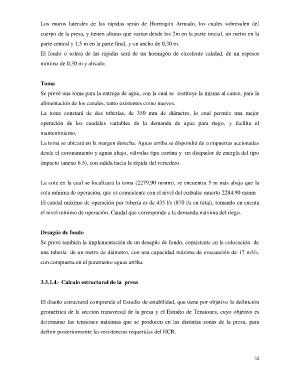

Los muros laterales de las rápidas serán de Hormigón Armado, los cuales sobresalen del
cuerpo de la presa, y tienen alturas que varían desde los 2m en la parte inicial, un metro en la
parte central y 1,5 m en la parte final, y un ancho de 0,30 m.
El fondo o solera de las rápidas será de un hormigón de excelente calidad, de un espesor
mínimo de 0,30 m y alisado.
Toma
Se prevé una toma para la entrega de agua, con la cual se restituye la misma al cauce, para la
alimentación de los canales, tanto existentes como nuevos.
La toma constará de dos tuberías, de 350 mm de diámetro, lo cual permite una mejor
operación de los caudales variables de la demanda de agua para riego, y facilita el
mantenimiento.
La toma se ubicará en la margen derecha. Aguas arriba se dispondrá de compuertas accionadas
desde el coronamiento y aguas abajo, válvulas tipo cortina y un disipador de energía del tipo
impacto (anexo 6.5), con salida hacia la rápida del vertedero.
La cota en la cual se localizará la toma (2279,90 msnm), se encuentra 5 m más abaja que la
cota mínima de operación, que es coincidente con el nivel del embalse muerto 2284.90 msnm
El caudal máximo de operación por tubería es de 435 l/s (870 l/s en total), tomando en cuenta
el nivel mínimo de operación. Caudal que corresponde a la demanda máxima del riego.
Desagüe de fondo
Se prevé también la implementación de un desagüe de fondo, consistente en la colocación de
una tubería de un metro de diámetro, con una capacidad máxima de evacuación de 17 m3/s.
con compuerta en el paramento aguas arriba.
3.3.1.4.- Calculo estructural de la presa
El diseño estructural comprende el Estudio de estabilidad, que tiene por objetivo la definición
geométrica de la sección transversal de la presa y el Estudio de Tensiones, cuyo objetivo es
determinar las tensiones máximas que se producen en las distintas zonas de la presa, para
definir posteriormente las resistencias requeridas del HCR.
