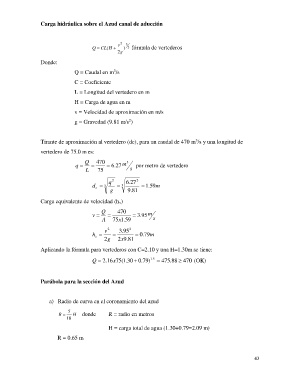

Carga hidráulica sobre el Azud canal de aducción

3
Q  CL (H  v 2 ) fórmula de vertederos
2
2g
Donde:

3
Q = Caudal en m /s
C = Coeficiente

L = Longitud del vertedero en m

H = Carga de agua en m
v = Velocidad de aproximación en m/s

2
g = Gravedad (9.81 m/s )

3
Tirante de aproximación al vertedero (dc), para un caudal de 470 m /s y una longitud de
vertedero de 75.0 m es:
Q 470 3
q    . 6 27 m por metro de vertedero
L 75 s

q 2 . 6 27 2
d  3  3  . 1 59 m
c
g . 9 81
Carga equivalente de velocidad (hv)
Q 470
v    . 3 95 m
. 1
A 75 x 59 s
v 2 . 3 95 2
h    . 0 79 m
v
. 9
2 g 2 x 81
Aplicando la fórmula para vertederos con C=2.10 y una H=1.30m se tiene:

Q  . 2 16x 75 . 1 ( 30  . 0 79 ) 5 . 1  475 . 88  470 (OK)

Parábola para la sección del Azud

a) Radio de curva en el coronamiento del azud
5
R  H donde R = radio en metros
16

H = carga total de agua (1.30+0.79=2.09 m)
R = 0.65 m
