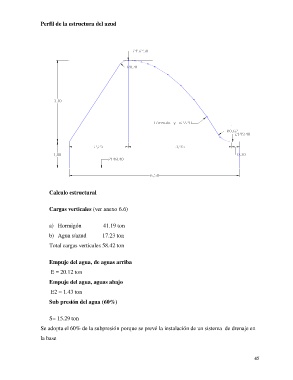

Perfil de la estructura del azud
Calculo estructural
Cargas verticales (ver anexo 6.6)
a) Hormigón 41.19 ton
b) Agua s/azud 17.23 ton
Total cargas verticales 58.42 ton
Empuje del agua, de aguas arriba
E = 20.12 ton
Empuje del agua, aguas abajo
E2 = 1.43 ton
Sub presión del agua (60%)
S= 15.29 ton
Se adopta el 60% de la subpresión porque se prevé la instalación de un sistema de drenaje en
la base
45
