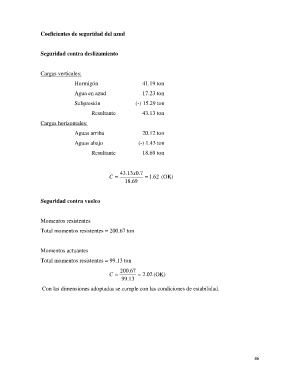

Coeficientes de seguridad del azud

Seguridad contra deslizamiento

Cargas verticales:

Hormigón 41.19 ton

Agua en azud 17.23 ton
Subpresión (-) 15.29 ton

Resultante 43.13 ton
Cargas horizontales:

Aguas arriba 20.12 ton
Aguas abajo (-) 1.43 ton

Resultante 18.69 ton

43 . 13x 7 . 0
C   . 1 62 (OK)
18 . 69

Seguridad contra vuelco

Momentos resistentes
Total momentos resistentes = 200.67 ton

Momentos actuantes

Total momentos resistentes = 99.13 ton

200 . 67
C   . 2 02 (OK)
99 . 13
Con las dimensiones adoptadas se cumple con las condiciones de estabilidad.
