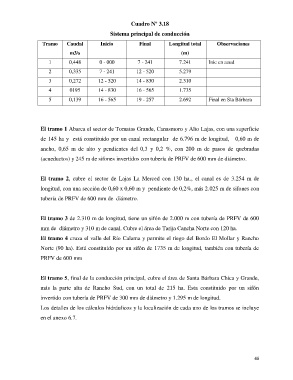

Cuadro Nº 3.18
Sistema principal de conducción
Tramo Caudal Inicio Final Longitud total Observaciones
m3/s (m)
1 0,448 0 - 000 7 - 241 7.241 Inic en azud
2 0,335 7 - 241 12 - 520 5.279
3 0,272 12 - 520 14 - 830 2.310
4 0195 14 - 830 16 - 565 1.735
5 0,139 16 - 565 19 - 257 2.692 Final en Sta Bárbara
El tramo 1 Abarca el sector de Tomatas Grande, Canasmoro y Alto Lajas, con una superficie
de 145 ha y está constituido por un canal rectangular de 6.796 m de longitud, 0,60 m de
ancho, 0,65 m de alto y pendientes del 0,3 y 0,2 %, con 200 m de pasos de quebradas
(acueductos) y 245 m de sifones invertidos con tubería de PRFV de 600 mm de diámetro.
El tramo 2, cubre el sector de Lajas La Merced con 130 ha., el canal es de 3.254 m de
longitud, con una sección de 0,60 x 0,60 m y pendiente de 0,2%, más 2.025 m de sifones con
tubería de PRFV de 600 mm de diámetro.
El tramo 3 de 2.310 m de longitud, tiene un sifón de 2.000 m con tubería de PRFV de 600
mm de diámetro y 310 m de canal. Cubre el área de Tarija Cancha Norte con 120 ha.
El tramo 4 cruza el valle del Río Calama y permite el riego del Bordo El Mollar y Rancho
Norte (90 ha). Está constituido por un sifón de 1735 m de longitud, también con tubería de
PRFV de 600 mm
El tramo 5, final de la conducción principal, cubre el área de Santa Bárbara Chica y Grande,
más la parte alta de Rancho Sud, con un total de 215 ha. Esta constituido por un sifón
invertido con tubería de PRFV de 300 mm de diámetro y 1.295 m de longitud.
Los detalles de los cálculos hidráulicos y la localización de cada uno de los tramos se incluye
en el anexo 6.7.
