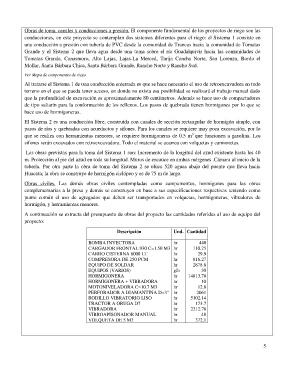

Obras de toma, canales y conducciones a presión. El componente fundamental de los proyectos de riego son las
conducciones, en este proyecto se contemplan dos sistemas diferentes para el riego: el Sistema 1 consiste en
una conducción a presión con tubería de PVC desde la comunidad de Trancas hacia la comunidad de Tomatas
Grande y el Sistema 2 que lleva agua desde una toma sobre el río Guadalquivir hacia las comunidades de
Tomatas Grande, Canasmoro, Alto Lajas, Lajas-La Merced, Tarija Cancha Norte, San Lorenzo, Bordo el
Mollar, Santa Bárbara Chica, Santa Bárbara Grande, Rancho Norte y Rancho Sud.

Ver Mapa de componentes de riego
Al tratarse el Sistema 1 de una conducción enterrada es que se hace necesario el uso de retroexcavadora en todo
terreno en el que se pueda tener acceso, en donde no exista esa posibilidad se realizará el trabajo manual dado
que la profundidad de excavación es aproximadamente 80 centímetros. Además se hace uso de compactadores
de tipo saltarín para la conformación de los rellenos. Los pasos de quebrada tienen hormigones por lo que se
hace uso de hormigoneras.

El Sistema 2 es una conducción libre, construida con canales de sección rectangular de hormigón simple, con
pasos de ríos y quebradas con acueductos y sifones. Para los canales se requiere muy poca excavación, por lo
3
que se realiza con herramientas menores, se requiere hormigoneras de 0.5 m que funcionen a gasolina. Los
sifones serán excavados con retroexcavadora. Todo el material se acarrea con volquetas y camionetas.

Las obras previstas para la toma del Sistema 1 son: Incremento de la longitud del azud existente hasta los 40
m. Protección al pie del azud en toda su longitud. Muros de encauce en ambas márgenes .Cámara al inicio de la
tubería. Por otra parte la obra de toma del Sistema 2 se ubica 520 aguas abajo del puente que lleva hacia
Huacata; la obra se construye de hormigón ciclópeo y es de 75 m de largo.

Obras civiles. Las demás obras civiles contempladas como campamentos, hormigones para las obras
complementarias a la presa y demás se construyen en base a sus especificaciones respectivas teniendo como
punto común el uso de agregados que deben ser transportados en volquetas, hormigoneras, vibradores de
hormigón, y herramientas menores.

A continuación se extracta del presupuesto de obras del proyecto las cantidades referidas al uso de equipo del
proyecto:

Descripción Und. Cantidad

BOMBA INYECTORA hr 440
CARGADOR FRONTAL 930 C=1.50 M3 hr 110.25
CARRO CISTERNA 6000 LT hr 29.9
COMPRESORA DE 250 PCM hr 816.27
EQUIPO DE SOLDAR hr 2878.8
EQUIPOS (VARIOS) glb 30
HORMIGONERA hr 14813.78
HORMIGONERA + VIBRADORA hr 10
MOTONIVELADORA C=10.7 M3 hr 12.8
PERFORADOR A DIAMANTINA D=3" hr 2061
RODILLO VIBRATORIO LISO hr 5102.14
TRACTOR A ORUGA D7 hr 173.7
VIBRADORA hr 2212.76
VIBROAPISONADOR MANUAL hr 48
VOLQUETA DE 5 M3 hr 372.1
