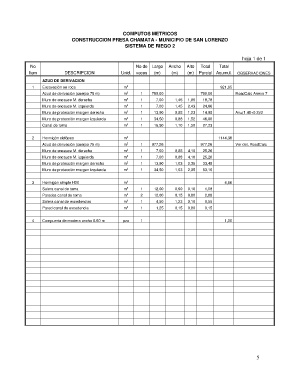

COMPUTOS METRICOS
CONSTRUCCION PRESA CHAMATA - MUNICIPIO DE SAN LORENZO
SISTEMA DE RIEGO 2

hoja 1 de 1

No No de Largo Ancho Alto Total Total
Item DESCRIPCION Unid. veces (m) (m) (m) Parcial Acumul. OBSERVACIONES
AZUD DE DERIVACION
1 Excavación en roca m 921,65
3
Azud de derivación (cuerpo 75 m) m 1 790,00 790,00 RoadCalc Anexo 7
3
3
Muro de encauce M. derecha m 1 7,00 1,45 1,85 18,78
3
Muro de encauce M. izquierda m 1 7,00 1,45 2,43 24,66
Muro de protección margen derecha m 1 13,90 0,88 1,23 14,98 An=(1.45+0.3)/2
3
Muro de protección margen izquierda m 1 34,50 0,88 1,52 46,00
3
3
Canal de toma m 1 16,50 1,10 1,50 27,23

2 Hormigón ciclópeo m 1144,36
3
3
Azud de derivación (cuerpo 75 m) m 1 977,26 977,26 Ver det. RoadCalc
3
Muro de encauce M. derecha m 1 7,00 0,88 4,10 25,26
3
Muro de encauce M. izquierda m 1 7,00 0,88 4,10 25,26
Muro de protección margen derecha m 1 13,90 1,03 2,35 33,48
3
3
Muro de protección margen izquierda m 1 34,50 1,03 2,35 83,10

3
3 Hormigón simple H20 m 4,66
Solera canal de toma m 1 12,00 0,90 0,10 1,08
3
Paredes canal de toma m 2 12,00 0,15 0,80 2,88
3
3
Solera canal de excedencias m 1 4,50 1,23 0,10 0,55
Pared canal de excedencia m 1 1,25 0,15 0,80 0,15
3

4 Compuerta de madera ancho 0.60 m pza 1 1,00
