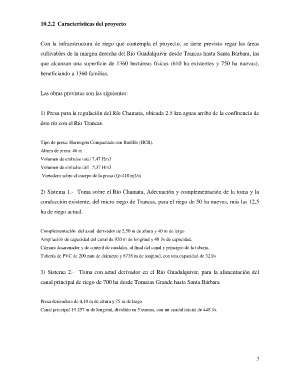

10.2.2 Características del proyecto

Con la infraestructura de riego que contempla el proyecto, se tiene previsto regar las áreas

cultivables de la margen derecha del Río Guadalquivir desde Trancas hasta Santa Bárbara, las

que alcanzan una superficie de 1360 hectáreas físicas (610 ha existentes y 750 ha nuevas),
beneficiando a 1360 familias.

Las obras previstas son las siguientes:

1) Presa para la regulación del Río Chamata, ubicada 2.5 km aguas arriba de la confluencia de
éste río con el Río Trancas.

Tipo de presa: Hormigón Compactado con Rodillo (HCR).
Altura de presa: 46 m

Volumen de embalse total 7,47 Hm3
Volumen de embalse útil 5,37 Hm3
Vertedero sobre el cuerpo de la presa (Q=410 m3/s)

2) Sistema 1.- Toma sobre el Río Chamata, Adecuación y complementación de la toma y la

conducción existente, del micro riego de Trancas, para el riego de 50 ha nuevas, más las 12,5
ha de riego actual.

Complementación del azud derivador de 2,50 m de altura y 40 m de largo
Ampliación de capacidad del canal de 920 m de longitud y 40 l/s de capacidad.
Cámara desarenador y de control de caudales, al final del canal y principio de la tubería.
Tubería de PVC de 200 mm de diámetro y 8738 m de longitud, con una capacidad de 32 l/s

3) Sistema 2.- Toma con azud derivador en el Río Guadalquivir, para la alimentación del

canal principal de riego de 700 ha desde Tomatas Grande hasta Santa Bárbara

Presa derivadora de 4,10 m de altura y 75 m de largo
Canal principal 19.257 m de longitud, dividido en 5 tramos, con un caudal inicial de 448 l/s.
