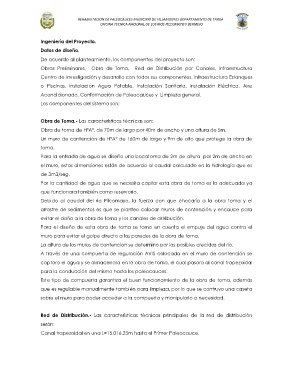

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

Ingeniería del Proyecto.
Datos de diseño.

De acuerdo al planteamiento, los componentes del proyecto son:
Obras Preliminares, Obra de Toma, Red de Distribución por Canales, Infraestructura
Centro de Investigación y desarrollo con todos sus componentes, Infraestructura Estanques

o Piscinas, Instalación Agua Potable, Instalación Sanitaria, Instalación Eléctrica, Aire
Acondicionado, Conformación de Paleocauces y Limpieza general.
Los componentes del sistema son:

Obra de Toma.- Las características técnicas son:
Obra de toma de HºAº, de 70m de largo por 40m de ancho y una altura de 5m.
Un muro de contención de HºAº de 160m de largo y 9m de alto que protege la obra de

toma.
Para la entrada de agua se diseño una bocatoma de 2m de altura por 2m de ancho en
el muro, estas dimensiones están de acuerdo al caudal calculado en la hidrología que es

de 3m3/seg.
Por la cantidad de agua que se necesita captar esta obra de toma es la adecuada ya
que funcionara también como reservorio.

Debido al caudal del rio Pilcomayo, la fuerza con que chocaría a la obra toma y el
arrastre de sedimentos es que se planteo colocar muros de contención y encauce para
evitar el daño a la obra de toma y los canales de dstribución.
Para el diseño de esta obra de toma se tomo en cuenta el empuje del agua contra el

muro para evitar el golpe directo a las paredes de la obra de toma.
La altura de los muros de contención se determino por las posibles crecidas del rio.
A través de una compuerta de regulación AVIS colocada en el muro de contención se

captara el agua y se almacenara en la obra de toma, el cual pasara al canal trapezoidal
para la conducción del mismo hasta los paleocauces.
Este tipo de compuerta garantiza el buen funcionamiento de la obra de toma, además
que es regulable manualmente también para limpieza, por lo que se contruyo una caseta

sobre el muro para poder acceder a la compuerta y manipularlo a necesidad.

Red de Distribución.- Las características técnicas principales de la red de distribución

serán:
Canal trapezoidal en una L=15.016.23m hasta el Primer Paleocauce.
