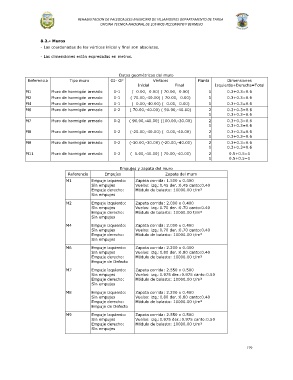

8.2.- Muros
- Las coordenadas de los vértices inicial y final son absolutas.

- Las dimensiones están expresadas en metros.

Datos geométricos del muro
Referencia Tipo muro GI- GF Vértices Planta Dimensiones
Inicial Final Izquierda+Derecha=Total
M1 Muro de hormigón armado 0-1 ( 0.00, 0.00) ( 70.00, 0.00) 1 0.3+0.3=0.6
M2 Muro de hormigón armado 0-1 ( 70.00,-40.00) ( 70.00, 0.00) 1 0.3+0.3=0.6
M4 Muro de hormigón armado 0-1 ( 0.00,-40.00) ( 0.00, 0.00) 1 0.3+0.3=0.6
M6 Muro de hormigón armado 0-2 ( 70.00,-40.00) ( 90.00,-40.00) 2 0.3+0.3=0.6
1 0.3+0.3=0.6
M7 Muro de hormigón armado 0-2 ( 90.00,-40.00) (100.00,-30.00) 2 0.3+0.3=0.6
1 0.3+0.3=0.6
M8 Muro de hormigón armado 0-2 (-20.00,-40.00) ( 0.00,-40.00) 2 0.3+0.3=0.6
1 0.3+0.3=0.6
M9 Muro de hormigón armado 0-2 (-30.00,-30.00) (-20.00,-40.00) 2 0.3+0.3=0.6
1 0.3+0.3=0.6
M11 Muro de hormigón armado 0-2 ( 5.00,-40.00) ( 70.00,-40.00) 2 0.5+0.5=1
1 0.5+0.5=1

Empujes y zapata del muro
Referencia Empujes Zapata del muro
M1 Empuje izquierdo: Zapata corrida: 1.500 x 0.400
Sin empujes Vuelos: izq.:0.45 der.:0.45 canto:0.40
Empuje derecho: Módulo de balasto: 10000.00 t/m³
Sin empujes
M2 Empuje izquierdo: Zapata corrida: 2.000 x 0.400
Sin empujes Vuelos: izq.:0.70 der.:0.70 canto:0.40
Empuje derecho: Módulo de balasto: 10000.00 t/m³
Sin empujes
M4 Empuje izquierdo: Zapata corrida: 2.000 x 0.400
Sin empujes Vuelos: izq.:0.70 der.:0.70 canto:0.40
Empuje derecho: Módulo de balasto: 10000.00 t/m³
Sin empujes
M6 Empuje izquierdo: Zapata corrida: 2.200 x 0.400
Sin empujes Vuelos: izq.:0.80 der.:0.80 canto:0.40
Empuje derecho: Módulo de balasto: 10000.00 t/m³
Empuje de Defecto
M7 Empuje izquierdo: Zapata corrida: 2.550 x 0.500
Sin empujes Vuelos: izq.:0.975 der.:0.975 canto:0.50
Empuje derecho: Módulo de balasto: 10000.00 t/m³
Sin empujes

M8 Empuje izquierdo: Zapata corrida: 2.200 x 0.400
Sin empujes Vuelos: izq.:0.80 der.:0.80 canto:0.40
Empuje derecho: Módulo de balasto: 10000.00 t/m³
Empuje de Defecto
M9 Empuje izquierdo: Zapata corrida: 2.550 x 0.500
Sin empujes Vuelos: izq.:0.975 der.:0.975 canto:0.50
Empuje derecho: Módulo de balasto: 10000.00 t/m³
Sin empujes

179
