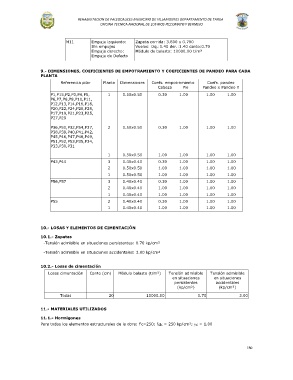

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

M11 Empuje izquierdo: Zapata corrida: 3.800 x 0.700
Sin empujes Vuelos: izq.:1.40 der.:1.40 canto:0.70
Empuje derecho: Módulo de balasto: 10000.00 t/m³
Empuje de Defecto

9.- DIMENSIONES, COEFICIENTES DE EMPOTRAMIENTO Y COEFICIENTES DE PANDEO PARA CADA
PLANTA
Referencia pilar Planta Dimensiones Coefs. empotramiento Coefs. pandeo
Cabeza Pie Pandeo x Pandeo Y
P1,P15,P2,P3,P4,P5, 1 0.50x0.50 0.30 1.00 1.00 1.00
P6,P7,P8,P9,P10,P11,
P12,P13,P14,P16,P18,
P20,P22,P24,P26,P28,
P17,P19,P21,P23,P25,
P27,P29
P36,P50,P32,P54,P37, 2 0.50x0.50 0.30 1.00 1.00 1.00
P38,P39,P40,P41,P42,
P45,P46,P47,P48,P49,
P51,P52,P53,P35,P34,
P33,P30,P31

1 0.50x0.50 1.00 1.00 1.00 1.00
P43,P44 3 0.40x0.40 0.30 1.00 1.00 1.00
2 0.50x0.50 1.00 1.00 1.00 1.00
1 0.50x0.50 1.00 1.00 1.00 1.00
P56,P57 3 0.40x0.40 0.30 1.00 1.00 1.00
2 0.40x0.40 1.00 1.00 1.00 1.00
1 0.40x0.40 1.00 1.00 1.00 1.00
P55 2 0.40x0.40 0.30 1.00 1.00 1.00
1 0.40x0.40 1.00 1.00 1.00 1.00

10.- LOSAS Y ELEMENTOS DE CIMENTACIÓN

10.1.- Zapatas
-Tensión admisible en situaciones persistentes: 0.70 kp/cm²

-Tensión admisible en situaciones accidentales: 3.00 kp/cm²

10.2.- Losas de cimentación
Losas cimentación Canto (cm) Módulo balasto (t/m³) Tensión admisible Tensión admisible
en situaciones en situaciones
persistentes accidentales
(kp/cm²) (kp/cm²)
Todas 20 10000.00 0.70 3.00

11.- MATERIALES UTILIZADOS

11.1.- Hormigones
Para todos los elementos estructurales de la obra: f'c=250; fck = 250 kp/cm²; c = 1.00

180
