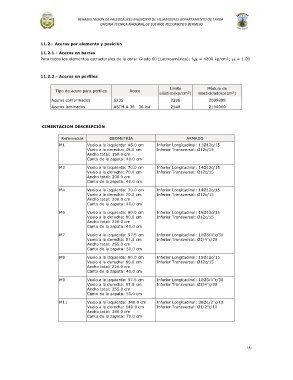

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

11.2.- Aceros por elemento y posición

11.2.1.- Aceros en barras
Para todos los elementos estructurales de la obra: Grado 60 (Latinoamérica); fyk = 4200 kp/cm²; s = 1.00

11.2.2.- Aceros en perfiles

Límite Módulo de
Tipo de acero para perfiles Acero
elástico(kp/cm²) elasticidad(kp/cm²)
Aceros conformados S235 2396 2099898
Aceros laminados ASTM A 36 36 ksi 2548 2100000

CIMENTACION DESCRIPCIÓN

Referencias GEOMETRÍA ARMADO
M1 Vuelo a la izquierda: 45.0 cm Inferior Longitudinal: 11Ø12c/15
Vuelo a la derecha: 45.0 cm Inferior Transversal: Ø12c/15
Ancho total: 150.0 cm
Canto de la zapata: 40.0 cm
M2 Vuelo a la izquierda: 70.0 cm Inferior Longitudinal: 14Ø12c/15
Vuelo a la derecha: 70.0 cm Inferior Transversal: Ø12c/15
Ancho total: 200.0 cm
Canto de la zapata: 40.0 cm
M4 Vuelo a la izquierda: 70.0 cm Inferior Longitudinal: 14Ø12c/15
Vuelo a la derecha: 70.0 cm Inferior Transversal: Ø12c/15
Ancho total: 200.0 cm
Canto de la zapata: 40.0 cm

M6 Vuelo a la izquierda: 80.0 cm Inferior Longitudinal: 15Ø12c/15
Vuelo a la derecha: 80.0 cm Inferior Transversal: Ø12c/15
Ancho total: 220.0 cm
Canto de la zapata: 40.0 cm
M7 Vuelo a la izquierda: 97.5 cm Inferior Longitudinal: 10Ø3/4"c/30
Vuelo a la derecha: 97.5 cm Inferior Transversal: Ø3/4"c/30
Ancho total: 255.0 cm
Canto de la zapata: 50.0 cm
M8 Vuelo a la izquierda: 80.0 cm Inferior Longitudinal: 15Ø12c/15
Vuelo a la derecha: 80.0 cm Inferior Transversal: Ø12c/15
Ancho total: 220.0 cm
Canto de la zapata: 40.0 cm
M9 Vuelo a la izquierda: 97.5 cm Inferior Longitudinal: 10Ø3/4"c/30
Vuelo a la derecha: 97.5 cm Inferior Transversal: Ø3/4"c/30
Ancho total: 255.0 cm
Canto de la zapata: 50.0 cm
M11 Vuelo a la izquierda: 140.0 cm Inferior Longitudinal: 38Ø1/2"c/10
Vuelo a la derecha: 140.0 cm Inferior Transversal: Ø1/2"c/10
Ancho total: 380.0 cm
Canto de la zapata: 70.0 cm

181
