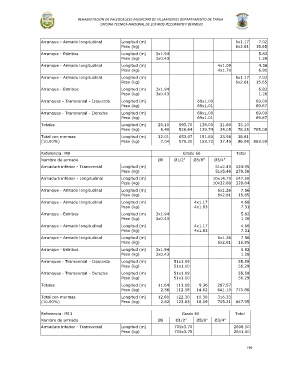

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

Arranque - Armado longitudinal Longitud (m) 6x1.17 7.02
Peso (kg) 6x2.61 15.65
Arranque - Estribos Longitud (m) 3x1.94 5.82
Peso (kg) 3x0.43 1.28
Arranque - Armado longitudinal Longitud (m) 4x1.09 4.36
Peso (kg) 4x1.70 6.81
Arranque - Armado longitudinal Longitud (m) 6x1.17 7.02
Peso (kg) 6x2.61 15.65
Arranque - Estribos Longitud (m) 3x1.94 5.82
Peso (kg) 3x0.43 1.28
Arranques - Transversal - Izquierda Longitud (m) 69x1.00 69.00
Peso (kg) 69x1.01 69.87
Arranques - Transversal - Derecha Longitud (m) 69x1.00 69.00
Peso (kg) 69x1.01 69.87
Totales Longitud (m) 29.10 593.70 138.00 21.80 35.10
Peso (kg) 6.40 526.64 139.74 34.05 78.25 785.08
Total con mermas Longitud (m) 32.01 653.07 151.80 23.98 38.61
(10.00%) Peso (kg) 7.04 579.30 153.72 37.45 86.08 863.59

Referencia: M9 Grado 60 Total
Nombre de armado Ø6 Ø1/2" Ø5/8" Ø3/4"
Armadura inferior - Transversal Longitud (m) 51x2.45 124.95
Peso (kg) 51x5.46 278.56
Armadura inferior - Longitudinal Longitud (m) 10x14.75 147.50
Peso (kg) 10x32.88 328.84
Arranque - Armado longitudinal Longitud (m) 6x1.26 7.56
Peso (kg) 6x2.81 16.85
Arranque - Armado longitudinal Longitud (m) 4x1.17 4.68
Peso (kg) 4x1.83 7.31
Arranque - Estribos Longitud (m) 3x1.94 5.82
Peso (kg) 3x0.43 1.28
Arranque - Armado longitudinal Longitud (m) 4x1.17 4.68
Peso (kg) 4x1.83 7.31
Arranque - Armado longitudinal Longitud (m) 6x1.26 7.56
Peso (kg) 6x2.81 16.85
Arranque - Estribos Longitud (m) 3x1.94 5.82
Peso (kg) 3x0.43 1.28
Arranques - Transversal - Izquierda Longitud (m) 51x1.09 55.59
Peso (kg) 51x1.10 56.29
Arranques - Transversal - Derecha Longitud (m) 51x1.09 55.59
Peso (kg) 51x1.10 56.29
Totales Longitud (m) 11.64 111.18 9.36 287.57
Peso (kg) 2.56 112.58 14.62 641.10 770.86
Total con mermas Longitud (m) 12.80 122.30 10.30 316.33
(10.00%) Peso (kg) 2.82 123.83 16.09 705.21 847.95

Referencia: M11 Grado 60 Total
Nombre de armado Ø6 Ø1/2" Ø5/8" Ø3/4"
Armadura inferior - Transversal Longitud (m) 705x3.70 2608.50
Peso (kg) 705x3.75 2641.50

189
