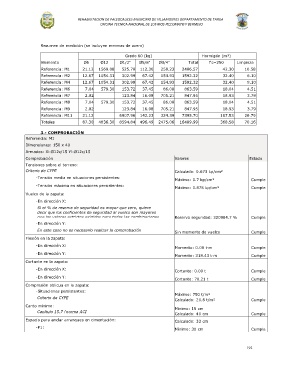

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

Resumen de medición (se incluyen mermas de acero)

Grado 60 (kg) Hormigón (m³)
Elemento Ø6 Ø12 Ø1/2" Ø5/8" Ø3/4" Total f'c=250 Limpieza
Referencia: M1 21.12 1569.08 525.78 112.36 258.23 2486.57 42.30 10.58
Referencia: M2 12.67 1054.31 302.99 67.42 154.93 1592.32 32.40 8.10
Referencia: M4 12.67 1054.31 302.99 67.42 154.93 1592.32 32.40 8.10
Referencia: M6 7.04 579.30 153.72 37.45 86.08 863.59 18.04 4.51
Referencia: M7 2.82 123.84 16.08 705.21 847.95 18.93 3.79
Referencia: M8 7.04 579.30 153.72 37.45 86.08 863.59 18.04 4.51
Referencia: M9 2.82 123.84 16.08 705.21 847.95 18.93 3.79
Referencia: M11 21.12 6907.96 142.23 324.39 7395.70 187.53 26.79
Totales 87.30 4836.30 8594.84 496.49 2475.06 16489.99 368.58 70.16

3.- COMPROBACIÓN
Referencia: M1
Dimensiones: 150 x 40
Armados: Xi:Ø12c/15 Yi:Ø12c/15
Comprobación Valores Estado
Tensiones sobre el terreno:

Criterio de CYPE Calculado: 0.673 kp/cm²

Ingenieros
- Tensión media en situaciones persistentes:
Máximo: 0.7 kp/cm² Cumple

- Tensión máxima en situaciones persistentes:
Máximo: 0.875 kp/cm² Cumple

Vuelco de la zapata:

- En dirección X:

Si el % de reserva de seguridad es mayor que cero, quiere
decir que los coeficientes de seguridad al vuelco son mayores
que los valores estrictos exigidos para todas las combinaciones Reserva seguridad: 320984.7 % Cumple

de equilibrio.
- En dirección Y:

En este caso no es necesario realizar la comprobación
Sin momento de vuelco Cumple
de vuelco
Flexión en la zapata:

- En dirección X:
Momento: 0.00 t·m Cumple

- En dirección Y:
Momento: 318.43 t·m Cumple

Cortante en la zapata:

- En dirección X:
Cortante: 0.00 t Cumple

- En dirección Y:
Cortante: 70.21 t Cumple

Compresión oblicua en la zapata:

- Situaciones persistentes:

Máximo: 750 t/m²
Criterio de CYPE

Calculado: 20.8 t/m² Cumple
Ingenieros
Canto mínimo:
Mínimo: 15 cm
Capítulo 15.7 (norma ACI
318-95)
Calculado: 40 cm Cumple

Espacio para anclar arranques en cimentación: Calculado: 33 cm

- P1:
Mínimo: 30 cm Cumple

192
