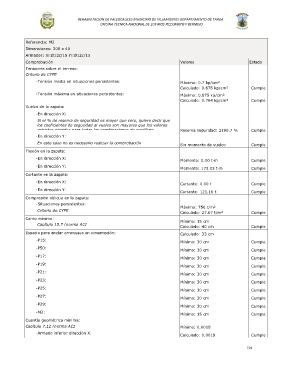

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

Referencia: M2
Dimensiones: 200 x 40
Armados: Xi:Ø12c/15 Yi:Ø12c/15
Comprobación Valores Estado
Tensiones sobre el terreno:

Criterio de CYPE

Ingenieros
- Tensión media en situaciones persistentes: Máximo: 0.7 kp/cm²

Calculado: 0.676 kp/cm² Cumple

- Tensión máxima en situaciones persistentes: Máximo: 0.875 kp/cm²

Calculado: 0.764 kp/cm² Cumple

Vuelco de la zapata:

- En dirección X:

Si el % de reserva de seguridad es mayor que cero, quiere decir que
los coeficientes de seguridad al vuelco son mayores que los valores
estrictos exigidos para todas las combinaciones de equilibrio. Reserva seguridad: 2190.7 % Cumple

- En dirección Y:

En este caso no es necesario realizar la comprobación Sin momento de vuelco Cumple

de vuelco

Flexión en la zapata:

- En dirección X:
Momento: 0.00 t·m Cumple

- En dirección Y:
Momento: 173.03 t·m Cumple

Cortante en la zapata:

- En dirección X:
Cortante: 0.00 t Cumple

- En dirección Y:
Cortante: 121.16 t Cumple

Compresión oblicua en la zapata:

- Situaciones persistentes:

Máximo: 750 t/m²
Criterio de CYPE
Calculado: 27.67 t/m² Cumple
Ingenieros
Canto mínimo:
Mínimo: 15 cm
Capítulo 15.7 (norma ACI
318-95)
Calculado: 40 cm Cumple

Espacio para anclar arranques en cimentación: Calculado: 33 cm

- P15:
Mínimo: 30 cm Cumple

- P50:
Mínimo: 30 cm Cumple

- P17:
Mínimo: 30 cm Cumple

- P19:
Mínimo: 30 cm Cumple

- P21:
Mínimo: 30 cm Cumple

- P23:
Mínimo: 30 cm Cumple

- P25:
Mínimo: 30 cm Cumple

- P27:
Mínimo: 30 cm Cumple

- P29:
Mínimo: 30 cm Cumple

- M2:
Mínimo: 15 cm Cumple

Cuantía geométrica mínima:

Capítulo 7.12 (norma ACI Mínimo: 0.0018

318-95)
- Armado inferior dirección X:
Calculado: 0.0019 Cumple

194
