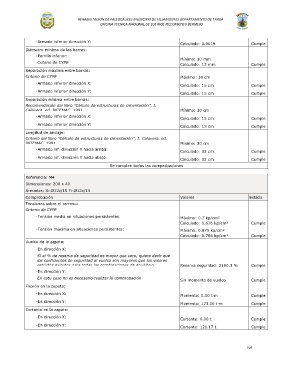

- Armado inferior dirección Y:
Calculado: 0.0019 Cumple

Diámetro mínimo de las barras:

- Parrilla inferior:

Mínimo: 10 mm
Criterio de CYPE
Calculado: 12 mm Cumple
Ingenieros
Separación máxima entre barras:

Criterio de CYPE Máximo: 30 cm

Ingenieros
- Armado inferior dirección X:
Calculado: 15 cm Cumple

- Armado inferior dirección Y:
Calculado: 15 cm Cumple

Separación mínima entre barras:

Recomendación del libro "Cálculo de estructuras de cimentación", J.
Calavera. ed. INTEMAC, 1991 Mínimo: 10 cm

- Armado inferior dirección X:
Calculado: 15 cm Cumple

- Armado inferior dirección Y:
Calculado: 15 cm Cumple

Longitud de anclaje:

Criterio del libro "Cálculo de estructuras de cimentación", J. Calavera. ed.
INTEMAC, 1991 Mínimo: 30 cm

- Armado inf. dirección Y hacia arriba:
Calculado: 32 cm Cumple

- Armado inf. dirección Y hacia abajo:
Calculado: 32 cm Cumple

Se cumplen todas las comprobaciones

Referencia: M4
Dimensiones: 200 x 40
Armados: Xi:Ø12c/15 Yi:Ø12c/15
Comprobación Valores Estado
Tensiones sobre el terreno:

Criterio de CYPE

Ingenieros
- Tensión media en situaciones persistentes:
Máximo: 0.7 kp/cm²

Calculado: 0.676 kp/cm² Cumple

- Tensión máxima en situaciones persistentes: Máximo: 0.875 kp/cm²

Calculado: 0.764 kp/cm² Cumple

Vuelco de la zapata:

- En dirección X:

Si el % de reserva de seguridad es mayor que cero, quiere decir que
los coeficientes de seguridad al vuelco son mayores que los valores
estrictos exigidos para todas las combinaciones de equilibrio. Reserva seguridad: 2180.3 % Cumple

- En dirección Y:

En este caso no es necesario realizar la comprobación

Sin momento de vuelco Cumple
de vuelco
Flexión en la zapata:

- En dirección X:
Momento: 0.00 t·m Cumple

- En dirección Y:
Momento: 173.06 t·m Cumple

Cortante en la zapata:

- En dirección X:
Cortante: 0.00 t Cumple

- En dirección Y:
Cortante: 121.17 t Cumple

195
