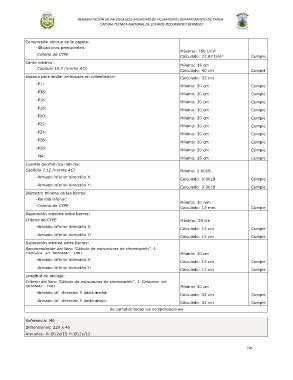

REHABILITACION DE PALEOCAUCES MUNICIPIO DE VILLAMONTES DEPARTAMENTO DE TARIJA
OFICINA TECNICA NACIONAL DE LOS RIOS PILCOMAYO Y BERMEJO

Compresión oblicua en la zapata:

- Situaciones persistentes:

Máximo: 750 t/m²
Criterio de CYPE Calculado: 27.67 t/m² Cumple

Ingenieros
Canto mínimo:
Mínimo: 15 cm
Capítulo 15.7 (norma ACI
Calculado: 40 cm Cumple
318-95)
Espacio para anclar arranques en cimentación: Calculado: 33 cm

- P1:
Mínimo: 30 cm Cumple

- P36:
Mínimo: 30 cm Cumple

- P16:
Mínimo: 30 cm Cumple

- P18:
Mínimo: 30 cm Cumple

- P20:
Mínimo: 30 cm Cumple

- P22:
Mínimo: 30 cm Cumple

- P24:
Mínimo: 30 cm Cumple

- P26:
Mínimo: 30 cm Cumple

- P28:
Mínimo: 30 cm Cumple

- M4:
Mínimo: 15 cm Cumple

Cuantía geométrica mínima:

Capítulo 7.12 (norma ACI Mínimo: 0.0018

318-95)
- Armado inferior dirección X:
Calculado: 0.0019 Cumple

- Armado inferior dirección Y:
Calculado: 0.0019 Cumple

Diámetro mínimo de las barras:

- Parrilla inferior:

Mínimo: 10 mm
Criterio de CYPE

Calculado: 12 mm Cumple
Ingenieros
Separación máxima entre barras:

Criterio de CYPE Máximo: 30 cm

Ingenieros
- Armado inferior dirección X:
Calculado: 15 cm Cumple

- Armado inferior dirección Y:
Calculado: 15 cm Cumple

Separación mínima entre barras:

Recomendación del libro "Cálculo de estructuras de cimentación", J.
Calavera. ed. INTEMAC, 1991 Mínimo: 10 cm

- Armado inferior dirección X:
Calculado: 15 cm Cumple

- Armado inferior dirección Y:
Calculado: 15 cm Cumple

Longitud de anclaje:

Criterio del libro "Cálculo de estructuras de cimentación", J. Calavera. ed.
INTEMAC, 1991 Mínimo: 30 cm

- Armado inf. dirección Y hacia arriba:
Calculado: 32 cm Cumple

- Armado inf. dirección Y hacia abajo:
Calculado: 32 cm Cumple

Se cumplen todas las comprobaciones

Referencia: M6
Dimensiones: 220 x 40
Armados: Xi:Ø12c/15 Yi:Ø12c/15
196
